Верхне-Свирская ГЭС (река Свирь, Подпорожье)
Верхне-Свирская ГЭС — одна из двух низконапорных русловых гидроэлектростанций, расположенных на реки Свирь. ГЭС находится в городе Подпорожье в Ленинградской области (Россия). Управляет станцией российская энергетическая компания, созданная в результате реформы РАО «ЕЭС России» — Территориальная генерирующая компания №1 (ТГК-1).
Вид на плотину, ГЭС и шлюзы с нижнего бьефа. 2015 г. Фото: Михаил Архипов
В состав сооружений ГЭС входит водосбросная бетонная плотина длиной 111 метров, земляная намывная плотина длиной 312,8 метра, высотой в 31 метр, земляная дамба длиной 350 метров, здание ГЭС длиной 118 метров, а также однониточный однокамерный судоходный шлюз.
Мощность ГЭС — 160 МВт, среднегодовая выработка — 548 млн кВт·ч. В здании ГЭС установлено 4 поворотно-лопастных гидроагрегата мощностью по 40 Мвт. Подпорные сооружения ГЭС (длина напорного фронта 660 метров) образуют Верхне-Свирское водохранилище — крупнейшее на реке Свирь, подпор от которого продолжается до Онежского озера.
Вид на плотину, ГЭС и шлюзы с верхнего бьефа. 2010 г. Фото: Михаил Архипов
Станция построена в рамках реализации плана ГОЭЛРО и должна была стать четвертной гидростанцией, построенной во времена СССР (после Волховской ГЭС, ДнепроГЭСа и Нижне-Свирской ГЭС). Строительство Верхне-Свирской ГЭС, спроектированной институтом «Ленгидропроект», началось в 1938 году, после ввода в эксплуатацию в 1936 году Нижне-Свирской ГЭС, расположенной ниже по течению Свири. Как и при строительстве первой свирской гидроэлектростанции здесь работы производились с использованием труда заключённых.
Вид на здание ГЭС. 2018 г. Фото: Михаил Архипов
К 1941 году был отрыт котлован под здание ГЭС, начались бетонные работы. Но в июле 1941 года строительство прервала Великая Отечественная война, территория ГЭС была оккупирована, а отрытый котлован затопили. В 1947 году строительство Верхнесвирской ГЭС возобновилось. Первый агрегат заработал в 1951 году, а в 1952 году три других. 13 февраля 1960 года гидроузел принят в промышленную эксплуатацию. В 1990-х годах проведена реконструкция ГЭС, в рамках которой были заменены гидрогенераторы станции.
Вид на водосбросную плотину с нижнего бьефа. 2018 г. Фото: Михаил Архипов
Другие ГЭС, расположенные на реке Свирь:
Каскад Ладожских ГЭС
Общие сведения: генерирующее предприятие на реке Свирь. Включает в себя три электростанции: Волховскую ГЭС, Нижне-Свирскую ГЭС и Верхне-Свирскую ГЭС. Станции каскада осуществляют выработку электроэнергии для передачи в единую энергосистему, а также покрытия пиков суточного графика нагрузки энергосистемы. Дата объединения ГЭС в каскад: 1 января 2010 г. Находятся в собственности ПАО «ТГК-1».
Операционная зона:Ленинградское РДУ
Закладка Нижне-Свирской ГЭС на Свири состоялась 19 октября 1927 г. Станция стала первым в мировой практике крупным гидротехническим сооружением, возведенным на слабых грунтах — девонской глине. А Свирь — первой рекой, перекрытой при строительстве ГЭС по способу профессора С.В. Избаша путем наброски камня в текущую реку.
Верхне-Свирскую ГЭС начали строить до войны. В 1938 г. был вырыт котлован, начались бетонные работы. Во время военных действий территория была оккупирована, и котлован затопили. После восстановления Нижне-Свирской станции, в 1947 году, строительство Верхне-Свирской ГЭС было возобновлено. Первый гидроагрегат установлен в 1951 году, заработал в феврале 1952 года, а уже в сентябре того же года станция была запущена в промышленную эксплуатацию — приступили к работе четыре агрегата мощностью по 40 МВт.
Поскольку природные условия на Нижне-Свирской ГЭС и Верхне-Свирской ГЭС совпадают, здесь были применены те же уникальные технические решения, что и при строительстве первой станции Каскада.
Технические характеристики:
Установленная мощность – 345 МВт

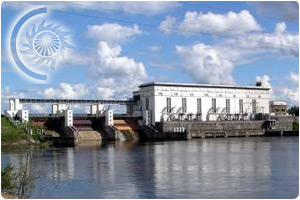

Каскад Ладожских ГЭС
Основные параметры на 2020 год
Установленная электрическая мощность — 343,0 МВт
Выработка электроэнергии — 1 691,1 млн кВтч
Станции каскада осуществляют выработку электроэнергии для передачи в единую энергосистему региона, а также покрытия пиков суточного графика нагрузки энергосистемы.
Состав каскада

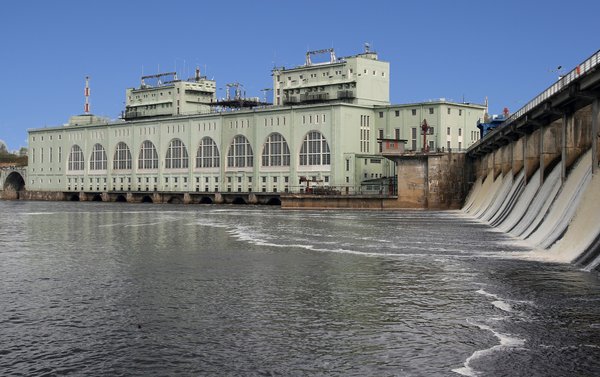

Волховская ГЭС
Первенец ГОЭЛРО, одна из старейших действующих гидроэлектростанций России. Исторический памятник науки и техники.
Первый проект использования реки Волхов для выработки электроэнергии инженер Генрих Осипович Графтио подготовил еще в 1902 г. В 1914 г. он модернизировал его под более мощные турбины. В 1918 г. Графтио наконец удалось заинтересовать своим проектом электроотдел Высшего совета народного хозяйства и лично В.И. Ленина.
16 сентября 1921 г. постановлением СТО строительство гидроэлектростанции было включено в план ГОЭЛРО. Строительство Волховской ГЭС стало приоритетной задачей недавно образованного советского правительства. 5-7 октября 1921 г. по докладу Г. О. Графтио была принята резолюция, в которой указывалось, что срочное строительство Волховской ГЭС в корне решит топливный кризис и электроснабжение Петрограда и его промышленности. Было поручено оказывать всестороннее содействие и поддержку работам на Волховстрое.
28 июля 1926 г. было открыто сквозное судоходство по Волхову через шлюз гидроэлектростанции.
19 декабря 1926 г. состоялось торжественное открытие Волховской ГЭС, были пущены 3 первых гидроагрегата шведского производства ASEA (подачу электроэнергии ленинградским заводам станция начала еще в ночь на 5 декабря). В 1927 г. начали работу остальные гидроагрегаты завода «Электросила». Мощность ГЭС составила 58 МВт. Волховской ГЭС было присвоено имя В. И. Ленина. Постепенно мощность станции увеличивалась и к началу войны составляла 66 МВт.
В конце 1941 г., при подходе к ГЭС немецких войск, оборудование станции было демонтировано и вывезено. Осенью 1942-го, после стабилизации фронта, часть оборудования (3 гидроагрегата по 8 МВт) было вновь смонтировано. По дну Ладожского озера был проложен электрический кабель, и Волховская ГЭС начала снабжать электроэнергией блокадный Ленинград. В октябре 1944 г. СМУ № 1 треста «Свирьстрой» Наркомата электростанций завершил восстановление и ввод в строй 8 главных гидроагрегатов станции суммарной мощностью 64 МВт. Восстановление ГЭС было закончено в 1945 г.
В 1966 г. за большие успехи в выполнении заданий семилетнего плана трудовой коллектив Волховской ГЭС им. Ленина награжден Орденом Трудового Красного Знамени.
В настоящее время Волховская ГЭС является важным энергоузлом, обеспечивающим надежное электроснабжение потребителей Ленинградской области.
Установленная мощность ГЭС — 86 МВт, выработка электроэнергии за 2020 год составила 367,98 млн кВтч.
Волховской ГЭС 90 лет
Нижне-Свирская ГЭС
Проекты «обуздания» реки Свирь возникли еще в дореволюционные годы. В 1916 г. инженер В.Д. Никольский рассчитал запасы водной силы реки Свирь, что позволило разработать проект сооружения на Свири двух электростанций и регулирующей плотины. Однако само строительство Нижне-Свирской ГЭС начал русский инженер Генрих Графтио лишь десять лет спустя, вслед за первенцем ГОЭЛРО — Волховской ГЭС. Закладка станции на Свири состоялась 19 октября 1927 г.
Нижне-Свирская ГЭС стала первым в мировой практике крупным гидротехническим сооружением, возведенным на слабых грунтах — девонской глине. А Свирь — первой рекой, перекрытой при строительстве ГЭС по способу профессора С.В. Избаша путем наброски камня в текущую реку. Постройка ГЭС и шлюза улучшила судоходство на порожистой Свири — одном из самых протяженных участков Волго-Балтийской водной системы.
Первый гидроагрегат станции был пущен в эксплуатацию 19 декабря 1933 г. Через год второй и третий гидроагрегаты набрали полную мощность, а в 1935 г. специалисты установили последнюю турбину. Поворотно-лопастные турбины большей — по сравнению со шведскими ASEA на Волховской ГЭС — мощности были изготовлены Ленинградским Металлическим заводом.
В сентябре 1941 г. Нижне-Свирская ГЭС была захвачена: оборудование частично демонтировано, большей частью разрушено. Восстановление станции началось в 1944 г., а через 4 года станция снова заработала на полную мощность в 100 тыс. кВт.
14 мая 1949 г. Нижне-Свирской ГЭС было присвоено имя академика Г.О. Графтио.
Установленная мощность — 99,0 МВт, выработка электроэнергии за 2020 год составила 499,1 млн кВтч.
Верхне-Свирская ГЭС
Верхне-Свирскую ГЭС начали строить до войны. В 1938 г. был вырыт котлован, начались бетонные работы. Во время военных действий территория была оккупирована, и котлован затопили. После восстановления Нижне-Свирской станции, в 1947 году, строительство Верхне-Свирской ГЭС было возобновлено. Первый гидроагрегат установлен в 1951 году, заработал в феврале 1952 года, а уже в сентябре того же года станция была запущена в промышленную эксплуатацию — приступили к работе четыре агрегата мощностью по 40 МВт.
Поскольку природные условия на Нижней и Верхней Свирских ГЭС совпадают, здесь были применены те же уникальные технические решения, что и при строительстве первой станции Каскада.
Установленная мощность ГЭС — 160 МВт, выработка электроэнергии за 2020 год составила 823,97 млн кВтч.
Верхнесвирская ГЭС
земляная намывная; земляная дамба; бетонная водосбросная;
Верхнесвирская гидроэлектростанция (Верхне-Свирская ГЭС) — ГЭС на реке Свирь в Ленинградской области, в городе Подпорожье. Входит в Свирский каскад ГЭС, внутреннее обозначение ГЭС в ТГК-1 — № 12. [1]
Содержание
Общие сведения
Строительство ГЭС началось в 1938 году, закончилось в 1952 году. Является русловой низконапорной гидроэлектростанцией. Состав сооружений ГЭС:
Верхнесвирская ГЭС спроектирована институтом «Ленгидропроект».
Экономическое значение
Верхнесвирская ГЭС работает в пиковой части графика нагрузок энергосистемы Северо-Запада. Водохранилище ГЭС затопило Свирские пороги, обеспечив судоходство по реке Свирь. Верхнесвирская ГЭС сыграла большую роль в развитии промышленности страны в 1950—1960 гг.
Верхнесвирская ГЭС входит в состав ОАО «ТГК-1».
Себестоимость 1 кВт·ч в 2001 — 5,9 коп.
История строительства и эксплуатации
Проекты гидроэнергетического освоения Свири возникли ещё в дореволюционные годы. В 1916 инженер В. Д. Никольский рассчитал «запасы водной силы реки Свирь», что позволило разработать проект сооружения на Свири двух электростанций и регулирующей плотины. Но в силу последующих событий, проект был законсервирован. Такая же участь постигла и предложение, выдвинутое в июне 1917 инженером И. В. Егиазаровым о постройке на Свири трёх электростанций. Лишь 3 мая 1918 Совет народных комиссаров рассмотрел первую смету сооружения трёх свирских ГЭС и судоходного шлюза.
Осенью 1918 года начались подготовительные работы на месте будущих свирских гидростанций. Но велись они очень медленно, и вскоре практически прекратились. И только проектировщики продолжали эскизное проектирование трёх станций, и гидрологи вели наблюдение в районах предстоящих работ.
В 1927 началось строительство первой ГЭС каскада — Нижнесвирской. После окончания её строительства, в 1938, началось строительство Верхнесвирской ГЭС — последней гидроэлектростанции, строительство которой было предусмотрено планом ГОЭЛРО. Строительство ГЭС велось силами заключенных под контролем НКВД. К 1941 был отрыт котлован под здание ГЭС, начались бетонные работы. Во время Великой Отечественной войны территория ГЭС была оккупирована и котлован затопили. В 1948 строительство Верхнесвирской ГЭС возобновилось. Первый агрегат заработал в 1951, а в 1952 станция была запущена в промышленную эксплуатацию. В 1955 был образован каскад Свирских ГЭС Ленэнерго. 13 февраля 1960 гидроузел принят в промышленную эксплуатацию.
В 1990-х годах были заменены гидрогенераторы станции, планируется дальнейшая реконструкция ГЭС.
Аварии и происшествия
11 июня 2010 года
11 июня 2010 года при шлюзовании в Верхне-Свирском шлюзе теплоход получил пробоину в результате удара о шлюзовые ворота. Сухогрузный теплоход «Шихан» не только получил повреждения, но и вывел из строя основные ворота шлюза. Причиной транспортного происшествия была названа ошибка вахтенного начальника Верхне-Свирского шлюза. [4]
См. также
Примечания
[5] Авакян А.Б., Шарапов В.А. Водохранилища гидроэлектростанций СССР. М.-Л., Госэнергоиздпт, 1962, 152 с.
КАСКАД СВИРСКИХ ГИДРОЭЛЕКТРОСТАНЦИЙ ОАО «ЛЕНЭНЕРГО»
| 187780, г. Подпорожье, ул. Энергетиков, д. 3, тел.: (813) 65 22-228, (813) 65 20-235, факс: (813) 61 91-433, (813) 61 20-235 Подробные контакты |
| О компании | ||
Список руководстваНагражденный орденом «Знак почета» каскад Свирских гидроэлектростанций (ГЭС) образован в 1955 г. путем объединения Нижне-Свирской ГЭС им. акад. Г. О. Графтио, которая введена в эксплуатацию в 1933 г., и Верхне-Свирской ГЭС, введенной в эксплуатацию в 1951 г. В настоящее время выработка электроэнергии станциями каскада в средний по водности год составляет порядка 1 млрд кВт/ч и передается по сетям с напряжением 220, 110, 35 и 15 кВ в ОАО «Ленэнерго», а также по сетям с напряжением 220 и 110 кВ – в «Карелэнерго» и Вологодскую энергосистему. Каскад Свирских ГЭС используется: • для покрытия максимума нагрузки в энергокомпании «Ленэнерго», • для регулирования режимных изменений нагрузки и межсистемных перетоков, • для регулирования напряжения в энергокомпаниях Северо-Запада. Строительство Свирских ГЭС стало яркой страницей в истории отечественной гидроэнергетики. Станции возведены по плану ГОЭЛРО в исключительно тяжелых и неблагоприятных гидрогеологических условиях, на мягких сжимаемых девонских грунтах, свойства которых в то время были совершенно не изучены. Это был первый в мировой практике опыт возведения крупных бетонных гидросооружений в подобных условиях. Потребовалось провести обширные исследования в процессе строительства, создать новые конструкции сооружений распластанного профиля, приспособленные к грунтам с подобными свойствами. При сооружении Свирских ГЭС впервые в мировой практике успешно разработан и применен ряд оригинальных технических решений: • глубинный и поверхностный дренаж, • неразрезная фундаментная плита больших размеров, • камеры шлюзов нового типа и т. д. На строительстве Свирских ГЭС впервые отрабатывались новые методы производства строительно-монтажных работ, технология бетонирования сооружений в зимних условиях, укрупненная сборка узлов и конструкций, применение сборного железобетона для перекрытий крупногабаритных помещений, совмещение строительных и монтажных работ и много других новшеств, которые впоследствии были широко использованы в практике отечественного и мирового гидротехнического строительства. В конечном итоге была доказана возможность, при соблюдении ряда условий, безаварийного возведения тяжелых напорных гидротехнических сооружений на слабых сжимаемых грунтах. Это открыло широкую дорогу последующему успешному возведению ряда мощных гидростанций на Волге, Днепре и других равнинных реках. На Нижне-Свирской ГЭС были установлены крупнейшие в мире для своего времени по диаметру рабочего колеса и мощности поворотные лопастные гидротурбины. Впервые в нашей стране на Нижне-Свирской ГЭС применено напряжение 220 кВ для передачи электроэнергии на значительные расстояния и установлено изготовленное на отечественных предприятиях «Электросила», «Электроаппарат» и Московский трансформаторный завод электротехническое оборудование, рассчитанное на это напряжение. В период Великой Отечественной войны Нижне-Свирская ГЭС находилась в зоне военных действий и получила значительные повреждения. Восстановление ГЭС происходило в 1944–1948 гг. На Свирских ГЭС прошли творческое становление многие выдающиеся организаторы гидротехнического строительства и энергетического производства. Здесь был воспитан многочисленный отряд талантливых высококвалифицированных инженеров и рабочих, внесших значительный вклад в строительство и эксплуатацию крупнейших в мире ГЭС на Волге, Днепре, Ангаре, Енисее и других реках страны. Кроме того, на станциях каскада прошли промышленные испытания новые образцы энергетического оборудования, впоследствии установленные на других ГЭС. На Свирских ГЭС ведутся крупномасштабные работы по повышению надежности оборудования и сооружений: • выполнена реконструкция всех гидрогенераторов на обеих станциях; • две гидротурбины Нижне-Свирской ГЭС заменены новыми агрегатами повышенной мощности; • все выключатели, рассчитанные на 220 кВ, заменены современными. Все производственные процессы на станциях каскада полностью автоматизированы, станции оснащены современными релейными защитами и системами противоаварийной автоматики. Проводятся значительные работы по ремонту и модернизации напорных гидротехнических сооружений.  Выражение «стерпится-слюбится» является популярным | ||
