Блок-контакты для модульных автоматов АВВ и Schneider Electric
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В сегодняшней статье я хочу рассказать Вам про дополнительные контакты для модульных автоматических выключателей двух известных брендов: ABB и Schneider Electric.
Данные аксессуары я получил для выполнения очередных монтажных работ по релейной защите, вот поэтому решил заодно поделиться данной информацией и с Вами.
Дополнительные контакты, их еще принято называть блок-контактами или вспомогательными контактами, подключаются к модульному автомату. По внешнему виду они также имеют модульное исполнение, только их ширина составляет половину ширины стандартного модульного автомата, т.е. 9 (мм).
Вот внешний вид дополнительных контактов ABB и Schneider Electric.
Блок-контакты могут иметь различные пары контактов (нормально-открытые или нормально-закрытые), а в некоторых случаях встречаются и переключающие контакты, т.е. с одним общим выводом, но об этом я еще расскажу чуть ниже по тексту.
При отключенном положении автомата дополнительные контакты находятся в одном состоянии, а при включенном — в другом, т.е. меняют свое начальное исходное состояние на противоположное.
Применение дополнительным контактам можно найти самое широкое.
Предположим, нам необходимо контролировать положение модульного автомата какого-нибудь ответственного потребителя, например, насоса. Вот для этого и можно применить дополнительные контакты. При отключении автомата сигнал с дополнительных контактов можно вывести на сигнальную лампу или звуковую сигнализацию прямо в помещение диспетчеру (оперативному персоналу), который своевременно отреагирует на сложившуюся ситуацию и примет необходимые меры по восстановлению питания насоса.
В моем примере автомат SF1 установлен в оперативных цепях и сигнал с его блок-контактов выдается на сигнальную желтую лампу HLW1 и в систему предупредительной сигнализации (шинки ЕНРЗ) подстанции, которая в свою очередь выдает сигнал через систему телемеханики диспетчеру.
В данный момент у нас установлены легендарные автоматические выключатели АП-50 с блок-контактами, про которые я не так давно Вам рассказывал в отдельной статье. Так вот, согласно проекта, автоматы АП-50 мы будем демонтировать, а на их место устанавливать модульные автоматы от ABB и Schneider Electric с дополнительными контактами.
Кстати, помимо автоматов, дополнительные контакты можно использовать в паре с УЗО, дифавтоматами, модульными контакторами и даже импульсными реле (читайте статью про применение и схему подключения импульсного реле РИО-1). Вот, например, дополнительные контакты ЕН 04-11 от АВВ для модульного контактора ESB 24-40.
А теперь рассмотрим более подробнее дополнительные контакты для наших модульных автоматов.
1. Дополнительные контакты S2C-H02L (ABB)
Внешний вид дополнительных контактов S2C-H02L (2CDS200936R0003).
Дополнительный контакт S2C-H02L предназначен для модульных автоматов серии S200.
Также эти контакты отлично подходят для снятых с производства автоматов серии S230R.
Внимание! Дополнительные контакты и прочие аксессуары для автоматов серии SH200L Вам не подойдут. Автоматы SH200L относятся к бытовому назначению, т.е. являются более упрощенными, поэтому для подобных аксессуаров у них нет даже соответствующих заглушек.
Дополнительный контакт S2C-H02L имеет два независимых друг от друга нормально-закрытых (н.з.) контакта: (11-12) и (21-22).
Номинальный ток контактов, указанный на корпусе, составляет 10 (А). Хотя в инструкции для постоянного и переменного напряжения 220 (В) указан ток от 1 (А) до 2 (А). В принципе, этого тока вполне достаточно для приведенной выше схемы сигнализации.
В первую очередь с помощью отвертки убираем маленькую, еле заметную, заглушку на корпусе автомата.
В это отверстие и будет входить движущийся шток нашей приставки с контактами. На этот шток воздействует автомат, тем самым обеспечивая размыкание или замыкание дополнительных пар-контактов. Для наглядности посмотрите как устроена контактная система внутри корпуса.
Блок-контакт подключается с левой стороны автомата и устанавливается на этой же DIN-рейке. Это так сказать, контакты бокового исполнения.
Теперь берем вставляем пластиковые направляющие блок-контакта в корпус автомата до упора (щелчка). Готово! Вот так выглядит двухполюсный модульный автомат S202 от ABB в сборе с дополнительными контактами S2C-H02L.
Держатся блок-контакты с корпусом автомата достаточно прочно и надежно. Причем разъединить их обратно не так то и легко, придется помаяться с отверткой.
Да, кстати, забыл сказать, что к автомату можно присоединить не более одного дополнительного контакта, чего нельзя сказать про Шнайдер Электрик, о котором я расскажу чуть ниже.
Проверим работоспособность наших блок-контактов.
Автомат отключен, а значит контакты (11-12) и (21-22) должны быть замкнуты. Так и есть.
Включим автомат и проверим состояние контактов. Теперь оба контакта (11-12) и (21-22) должны быть разомкнуты.
Если Вам необходимы блок-контакты с одним нормально-открытым и одним нормально-закрытым контактами, то они маркируется следующим образом: S2C-H11L (2CDS200936R0001). А если нужен с двумя нормально-открытыми контактами, то они маркируются, как S2C-H20L (2CDS200936R0002).
Кстати, у АВВ имеются дополнительные контакты не только бокового исполнения, но и нижнего монтажа S2C-H10 (2CDS200970R0002) и S2C-H01 (2CDS200970R0001). Правда у них имеется всего лишь один нормально-открытый контакт или нормально-закрытый контакт, соответственно.
Лично мне с такими контактами не приходилось работать, да и для моих нужд они мне не особо-то и подходят.
2. Дополнительные контакты iOF и iSD (Schneider Electric)
А теперь рассмотрим блок-контакты для модульных автоматов Шнайдер Электрик. У меня имеются в наличии две их разновидности:
Оба типа блок-контактов применяются непосредственно в паре с автоматами серии iC60N промышленного назначения.
Также, как и у АВВ, у Schneider Electric имеются в наличии и более упрощенные автоматы серии iK60N, которые относятся к бытовому назначению, и по аналогии с автоматами SH200L от АВВ, к ним подобные аксессуары в виде дополнительных контактов не подходят.
Автоматы iC60N и iK60N внешне очень похожи, но тем не менее имеют различия, про которые я расскажу в отдельной статье, так что кому интересно, то подписывайтесь на рассылку новостей сайта «Заметки Электрика».
У них нет в корпусе даже соответствующих для этого заглушек.
Блок-контакт iOF аналогичен, рассмотренным ранее блок-контактам от АВВ, только он имеет переключающий контакт с одним общим выводом:
В некоторых случаях это удобно, а в некоторых наоборот, т.к. приходится использовать их в одной схеме, что не всегда необходимо. Лично мне удобнее, когда имеются два независимых контакта и я сам по желанию выбираю в какой цепи установить каждый их них. При необходимости я также могу сделать у них и общий вывод, установив между ними перемычку.
Номинальные токи контактов при разных напряжениях указаны на его корпусе.
Блок-контакты iSD имеют несколько другую функцию, нежели iOF. Они переключают свои контакты только в том случае, если автомат отключится от защит. Убедиться в этом Вы можете, посмотрев видеоролик в конце статьи.
На лицевой стороне корпуса имеется красный флажок-индикатор, закрытый рычажком.
В случае срабатывания автомата от короткого замыкания или перегруза, этот рычажок отщелкивается вниз и открывает доступ к красному флажку-индикатору. Это своего рода индикация срабатывания автомата от защит.
Соответственно, и контакты iSD переключаются лишь только в этом случае. Чтобы вернуть положение контактов в исходное состояние нужно взвести данный рычажок обратно вверх.
Блок-контакт iSD имеет переключающий контакт с одним общим выводом:
Обе разновидностей этих блок-контактов можно комбинировать друг с другом, чего нельзя было делать у рассмотренных выше дополнительных контактов от АВВ.
Стыкуются они очень легко и просто. Сначала одеваем верхнюю защелку на соседний модуль, а затем защелкиваем нижнюю.
А теперь состыкуем их с нашим автоматом iC60N аналогичным образом, но предварительно с автомата нужно убрать заглушку для штока.
Готово. Вот так выглядит однополюсный модульный автомат iC60N в сборе с двумя дополнительными контактами iOF и iSD.
Проверим работоспособность наших блок-контактов.
Еще я бы хотел отметить то, что у блок-контактов Шнайдер Электрик, в отличии от блок-контактов АВВ, имеется возможность проверки изменения положения контактов, не включая сам автомат. Это очень удобно, в особенности тогда, когда необходимо проверить выходные цепи сигнализации, а возможности включить автомат нет. Переключение положения контактов осуществляется с помощью переключателей, расположенных прямо на лицевой стороне.
Вот такое получилось небольшое знакомство с блок-контактами для модульных автоматических выключателей АВВ и Шнайдер Электрик.
И уже по традиции, рекомендую посмотреть видеоролик по материалам данной статьи:
Сигнальные и вспомогательные контакты к АВ S200, ВДТ F200, АВДТ DS200 и рубильникам SD200
Сигнальные/вспомогательные контакты
Назначение S2C-S/H6R: выбор функции с помощью переключателя: индикация состояния контактов устройства или индикация срабатывание по аварии (перегрузка/ короткое замыкание для модульных автоматических выключателей и АВДТ; утечка на землю для ВДТ и АВДТ). Используются с модульными автоматическими выключателями серии S200, ВДТ серии F200, АВДТ DS201, DS202C, DS200 и рубильниками серии SD200.
Назначение S2C-H6R: индикация состояния контактов устройства. Подходят для автоматических выключателей серии S200. Для установки на левой стороне устройств с помощью специального штифта. Подходят для рубильников серии SD200. Не пригодны для использования совместно с блоком DDA200.
Назначение S2C-H6-xxR: индикация состояния контактов автоматических выключателей. Устанавливаются на правой стороне устройства. Подходят для рубильников серии SD 200. Не пригодны для совместной установки с другими вспомогательными контактами, монтирующимися справа.
| Наименование | Тип | Артикул |
| Вспомогательный сигнальный контакт к. S2C-S/H6R | S2C-S/H6R | 2CDS200922R0001 |
| Вспомогательный контакт к. S2C-H6R | S2C-H6R | 2CDS200912R0001 |
| Вспомогательный контакт к. 1НО+1НЗ S2C-H6-11R | S2C-H6-11R | 2CDS200946R0001 |
| Вспомогательный контакт к. 2НО S2C-H6-20R | S2C-H6-20R | 2CDS200946R0002 |
| Вспомогательный контакт к. 2НЗ S2C-H6-02R | S2C-H6-02R | 2CDS200946R0003 |
| Вспомогательные контакты, устанавливаемые слева | ||
| Вспомогательные контакты к S200 1НЗ+1НО S2C-H11L | S2C-H11L | 2CDS200936R0001 |
| Вспомогательный контакт к. 2НО S2C-H20L | S2C-H20L | 2CDS200936R0002 |
| Вспомогательный контакт к. 2НЗ S2C-H02L | S2C-H02L | 2CDS200936R0003 |
* Обеспечивает безопасный контакт без прерывания тока из-за слоя загрязнения
Перемычка для вспомогательных контактов снизу
Проводная перемычка для встроенного вспомогательного контакта (автоматические выключатели S200 H или вспомогательные контакты S2C-H01/S2C-H10 для последовательного (HKB) или параллельного соединения (HKB1).
| Наименование | Артикул |
| Перемычка к дополнительным контактам HKB 1/2 модуля | HKB |
| Перемычка к дополнительным контактам HKB1 1 модуль | HKB 1 |
Вспомогательный / сигнальный контакт для F200 125A и F200 B

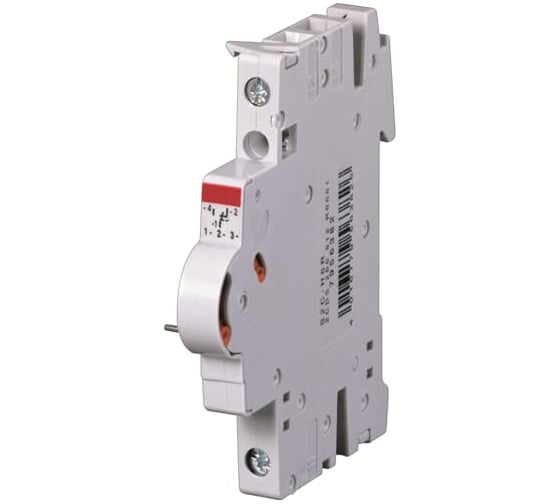

Дополнительный контакт к S200 ABB, S2C-H6R, 2CDS200912R0001
