Особенности контейнеров для ДГУ
Варианты исполнения дизельных электростанций: В погодо и шумозащитном кожухе.
Защитные кожухи для дизельных электростанций Предназначены защитные кожухи для снижения уровня шума во время работы генератора, а также защиты оборудования от различных повреждений и воздействия неблагоприятных климатических условий. Кожухи для генераторов изготавливаются специально для каждой модели, поэтому они компактны и идеально подходят по размерам. Использование этих комплектующих делает возможным монтаж генераторных установок при ограниченном свободном пространстве, так как оборудование в этом случае занимает совсем немного места.
Это современный технологичный материал иностранной марки, обладающий высокими эксплуатационными характеристиками.
В погодо и шумозащитном кожухе на одноосном шасси.
Производство шасси и прицепов организовано в строгом соответствии с действующими требованиями, предъявляемыми для данных транспортных средств, и с обязательным наличием паспорта самоходной машины, что позволяет исключать любые проблемы с контролирующими транспортными службами и осуществлять перевозку оборудования по дорогам общего пользования без каких-либо ограничений.
Передвижные электростанции используются для быстрой организации энергообеспечения различных объектов.
Для обеспечения мобильности дизельной электростанции она может быть установлена на шасси, как одноосное, так и двухосное шасси.
Контейнерное исполнение
Блок-контейнер дизельной электростанции (контейнеры ДГУ) по первой, второй, третьей степеням автоматизации соответствует требованиям ГОСТ 12.2.003-91, ГОСТ 12.2.007.0-75.
Основным несущим элементом контейнера является каркас, изготовленный из сварных гнутых профилей из стали 3 мм. Оборудован угловыми фитингами по верхнему и нижнему поясам. В полу установлены закладные элементы для крепления оборудования.
Каркас контейнера обработан грунт-эмалью серого цвета. По желанию заказчика может быть окрашен любым цветом по палитре цветов RAL.
Стены образованы герметизированным креплением к каркасу сэндвич-панелей толщиной 50 либо 100 мм., наполненными утеплителем. В качестве утеплителя используется минераловатная плита. Внешний цвет панелей и каркаса может различным, по желанию заказчика, но в пределах цветов по RAL.
Контейнеры оснащаются антивандальными окнами и дверьми собственного производства, двери металлические утепленные
Кабель канал для внутренних систем изготавливается из метала и является взрыво и пожарозащищенным. Управление внутренней и внешними инженерными системами осуществляется через универсальный щит собственных нужд.
Устанавливаем замок любого размера и класса защищенности по желанию заказчика
Конструкция блок-контейнера дизельной электростанции
В стандартном исполнении конструкция блок-контейнера представляет собой жесткий металлический каркас, обшитый сэндвич панелями имеющем типовые узлы для крепления такелажа, в положении для транспортировки его размеры соответствуют размерам стандартных транспортных контейнеров.
Для удобства монтажа, проведения ремонтных работ и обслуживания Дизельной электростанции в контейнере предусмотрены быстросъемные торцевые стены.
Инженерные системы блок-контейнера дизельной электростанции
Комплект системы вентиляции может быть изготовлен с ручным или автоматическим приводом. Компания «Kron Investment Group» на базе решений, применяемых в блок-контейнерах собственного производства, разработала специальное предложение для потребителей – комплект системы автоматической вентиляции для установки резервных дизель-генераторов в помещении, включающий воздушные утепленные клапаны с ТЭНами, электроприводы, жалюзийную решетку и щит собственных нужд.
Щит собственных нужд (ЩСН) осуществляет управление температурным режимом внутри помещения. В щите расположены электронные измерители-регуляторы температуры (ПИД-регуляторы), предназначенные для автоматического управления открытием и закрытием воздушных клапанов, подогревом жалюзи. Также Вы можете осуществить подачу сигнала «Пожар» в ЩСН для закрытия клапанов и останова, что позволит увеличить эффективность работы системы пожаротушения.
Стеновые сэндвич-панели — эффективные конструкционные материалы. Они находят широкое применение при строительстве зданий и сооружений различного назначения: производственные, административно-хозяйственные, торговые, офисные, культурно-зрелищные, спортивные и другие сооружения. Наружное покрытие обшивки сэндвич-панелей обладает устойчивстью к коррозии, располагая высоким сопротивлением к стиранию, взаимодействию с кислотной средой и ультрафиолетовым излучением.
Система саморазгрузки и горизонтирования позволяет производить разгрузки и погрузку контейнера на а/м без привлечения крана. Система автоматической саморазгрузки состоит из пульта управления (проводной или дистанционный), гидростанции, 4-х гидроцилиндров и комплекта РВД.
Блок-контейнер оборудован обогревателями конверторного типа. Оборудование позволяет программировать режимы работы конвектора и экономить электроэнергию за счет встроенного в прибор точного электронного термостата.
Система охранно-пожарной сигнализации. Управляется охранно-пожарная ссигнализация системой «Bolid» В блок-контейнере предусмотрено наличие автоматического модуля пожаротушения и двух углекислотных огнетушителей. Количество подвесных модулей зависит от габаритных размеров контейнера. Модуль порошкового пожаротушения «Буран» крепится на потолке контейнера и покрывает всю площадь контейнера. Огнетушители расположены рядом с входной дверью и предназначены для ликвидации очагов возгорания.
Как выбрать тип ДГУ?
На первый взгляд самое простое, но возникаю сложности и ошибочный выбор исполнения ДГУ приводит к плачевным последствиям.
Рассмотрим примеры ошибочного выбора исполнения:
ДГУ открытого исполнения

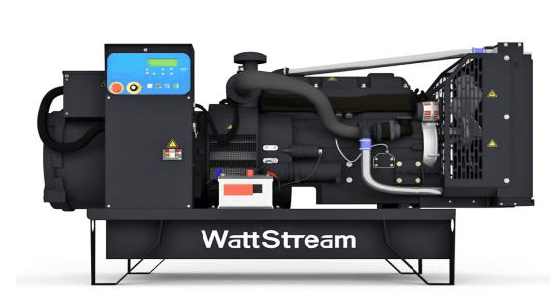

Открытое исполнение – это: двигатель, генератор, автомата защиты, панели управления и все установлено на раму.
Пример ошибочного выбора исполнения: Открытое ДГУ установлено на улице под навесом, в итоге при пропадании электричества ДГУ не завелась.
Причина: окислились клеммы АКБ и замкнуло альтернатор (генератор ДГУ) т.к. уровень защиты у него IP 21 (защита от капель воды падающих вертикально).
ДГУ в кожухе
ДГУ контейнерного исполнения
Контейнерная ДГУ-это открытая ДГУ установленная в контейнер, который оборудуется системой жизнеобеспечения.
Недостатки: высокий шум
Плюсы: удобство обслуживания и гарантированный запуск при минусовой температуре.
Пример ошибочного выбора исполнения: ДГУ было установлено между офисными зданиями, при запуске ДГУ чувствовалась вибрация стекол и слышен шум от работающей ДГУ, который нарушает предельно допустимые уровни шума на рабочих местах.
Теперь о цене
Расставим их в порядке возрастания цены и опишем требования к месту установки:
Открытая ДГУ
Требования к помещению для установки ДГУ:
Кожухная ДГУ
Требования к месту установки ДГУ:
Контейнерная ДГУ
Контейнерная ДГУ –это открытая ДГУ установленная в контейнер, который оборудуется системой жизнеобеспечения, включающей:
Контейнерная ДГУ устанавливается на улице, есть 3 вида контейнеров:
Требования к месту установки ДГУ:
Сравнительная таблица исполнения ДГУ и стоимость установки под «ключ»
| Исполнение | Место установки | Цена по возрастанию за оборудование | Стоимость по возрастанию, установка под «ключ» (Оборудование, проектирование, монтаж, ПНР) |
| Открытая | Помещение | Открытая | Кожух |
| Кожух | Улица | Кожух | Контейнер |
| Контейнер | Улица | Контейнер | Открытая |
Вывод:
Как монтировать и эксплуатировать контейнерные дизельные электростанции
Требования к дизельным электростанциям
В то же время, обладая многими достоинствами, дизельные электростанции имеют ряд особенностей, могут стать причиной трудноразрешимых проблем при планировании мероприятий по монтажу и вводу дизельных электростанций в эксплуатацию.
Вот некоторые из них:
Помещение дизельной должно быть оборудовано пожарной сигнализацией и системой автоматического пожаротушения.
При новом строительстве все эти проблемы могут быть своевременно решены на стадии проектирования. Однако при модернизации существующей системы энергоснабжения и его дооснащение с целью размещения дизельной электростанции они могут стать во весь рост. И это потребует строительства нового здания дизельной.
Существует более простой и быстрый способ решения поставленной задачи – контейнерный вариант поставки дизельных электростанций.
Преимущества контейнерной электростанции
Конструкция контейнерной дизельной электростанции
Основными требованиями, предъявляемыми к конструкции контейнерной дизельной электростанции являются:
Одним из способов реализации перечисленных требований является использование стандартных грузовых контейнеров по ИСО 830-1981. Они обладают достаточной прочностью, поскольку специально предназначены для многократного использования, имеют необходимые такелажные узлы. Однако для обеспечения приемлемых условий эксплуатации для размещаемой в контейнере электростанции обычно требуется существенная доработка конструкции, связанная с закреплением дизель-генераторной установки, выполнением необходимых проемов, теплоизоляцией стен и потолка и т.п.
Эти работы могут оказаться не дешевле, чем изготовление специализированного контейнера для дизельной электростанции. Кроме того, грузовой контейнер может не удовлетворить заказчика с архитектурной точки зрения, особенно при установке его в непосредственной близости от зданий объекта. Поэтому для размещения электростанций широко применяются контейнеры специализированной постройки.
В ряде случаев дизель-электрическая станция может иметь в своем составе две дизель-генераторных установки, резервирующих друг друга или работающих синхронно на общую нагрузку. В такой ситуации возможет вариант размещения двух установок (мощностью не более 150 кВт) в одном контейнере, который может быть более привлекателен для заказчика по сравнению с двумя отдельными контейнерными электростанциями, как с точки зрения удобства эксплуатации, так и по стоимости.
Состав контейнерной дизельной электростанции
1. Дизель электрическая установка
В качестве дизель-электрической установки в контейнерах может использоваться широкая номенклатура выпускаемых в настоящее время агрегатов.
При размещении дизель-электрической установки учитывается необходимость ее обслуживания, поэтому предпочтение отдают моделям, имеющим меньшие размеры.
2. Система вентиляции
В контейнера предусматриваются впускной и выпускной клапаны заданного сечения. При автоматическом режиме работы эти клапаны открываются после запуска и закрываются после останова дизельной электростанции. Кроме того, закрывание воздушных клапанов обеспечивается при обнаружении возгорания в помещении дизельной.
При повышенных требованиях к уровню шума на проемы впускного и выпускного клапанов могут устанавливаться пластинчатые шумоглушители, размеры которых определяются исходя из заданного уровня шума. Снаружи оба проема оборудуют снегозащитными кожухами.
Для дизельных электростанций, предназначенных к эксплуатации в регионах с холодным климатом в системе технологической вентиляции предусматривается также система рециркуляции воздуха, позволяющая поддерживать положительную температуру в дизельной при работе в зимний период.
Наряду с технологической, в контейнерной ДЭУ предусматривается вентиляция, запуск которой может производиться в ручном режиме.
3. Выхлопная система.
Выхлопная система контейнерной дизельной электростанции делится на внутреннюю и внешнюю.
В состав внутренней системы входят поставляемые вместе с дизель-электростанцией глушители, гибкий сифон, отводы. Внутренняя система смонтирована в контейнере и защищена теплоизоляцией для предупреждения соприкосновений персонала с горячими поверхностями. Вывод системы наружу осуществляется, как правило, через торцевую стенку. Внешняя выхлопная система представляет собой выхлопную трубу, которая с помощью фланцев соединяется с внутренней системой. Высота выхлопной трубы определяется при выполнении экологической части проекта установки дизельной электростанции.
4. Система отопления контейнерной дизельной электростанции.
При использовании дизельной энергоустановки в дежурном режиме в контейнере обеспечиваются температурные условия, при которых запуск дизель-генераторов гарантируется в любой момент.
С этой целью наряду с подогревателями антифриза, входящими в комплект поставки дизельной электростанции, в контейнере устанавливают электрообогреватели, оборудованные терморегуляторами. Рекомендуемый порог включения обогревателей плюс 5-10С.
5. Система освещения контейнерной дизельной электростанции.
Рабочее освещение выполняется традиционно с использованием люминесцентных светильников или ламп накаливания. В качестве эксплуатационного освещения применяют световые указатели, работающие от аккумулятора системы пожарной сигнализации.
6. Система пожарно-охранной сигнализации и автоматического пожаротушения.
В состав порошковой системы автоматического пожаротушения входит прибор контрольный приемный пожарной. Контроль возгорания осуществляется с помощью тепловых или дымовых пожарных извещателей.
При обнаружении возгорания пожарный контрольный прибор выдает сигнал на внешний диспетчерский пункт, дает предупредительный звуковой сигнал для обслуживающего персонала, формирует сигнал аварийной остановки дизельной электростанции, а также сигнал на закрытии воздушных клапанов и остановку вентилятора вентиляции. После выдержки 20-30 секунд выдается команда на запуск модулей пожаротушения.
7. Вводно-распределительная коробка и щит собственных нужд.
Для подключения к контейнерной дизельной электростанции внешних кабелей (нагрузка дизель-энергетической установки, питание собственных нужд, контрольные кабели) предназначается водно-распределительная коробка, имеющая необходимое количество клеммников. Внешние кабели могут быть заведены непосредственно в коробку через кабельный ввод.
В состав щита собственных нужд входят автоматические выключатели, предназначенные для коммутации и защиты всех внутренних потребителей дизельной. А также элементы управления системой вентиляции.
Блок-контейнер для электростанции — что это и зачем он нужен?
Конструктивные особенности
Утепленный блок-контейнер Север (Север-М) предназначен для того, чтобы надежно защищать оборудование электростанции. В условиях агрессивной среды блок-контейнер способен выдерживать как максимально низкие, так и максимально высокие температуры, при этом внутри контейнера поддерживается оптимальная для стабильной работы оборудования температура.
Завершенная конструкция выполняет определенные задачи и соответствует требованиям безопасной и правильной эксплуатации. Модульное устройство контейнера позволяет изготавливать не только стандартизированные варианты, но и адаптировать их под конкретные нужды или условия использования.
Преимущества блок-контейнеров
Подбирать модульное помещение для устройств энергосбережения нужно, ориентируясь на технические характеристики, условия использования и другие нюансы. В зависимости от особенностей конкретного блок-контейнера (материалы, размеры, комплектование) блочно-контейнерные установки энергоснабжения могут выполнять различные задачи.
Эксплуатация блок-контейнерных электростанций
Дополнительно в процессе эксплуатации нужно учитывать допустимый уровень шума, требования к огнеупорности, стойкости к пожарам, нагрузку от снега и максимальную силу ветра.
Добросовестные производители при изготовлении модульных контейнеров берут в расчет условия, прописанные во всех представленных нормативных актах. Это позволяет создавать безопасную и надежную продукцию. Поэтому при выборе блок-контейнера необходимо проверять, насколько товар соответствует нормам законодательства.
ООО ПКФ «Энергодизельцентр» стабильно работает на российском и зарубежном рынке, начиная с 2002 года. Вся продукция сертифицирована и проходит внутренний контроль перед отгрузкой заказчику. Мы специализируемся на реализации и комплексном обслуживании мобильных дизельных и газопоршневых электростанций. Преимущественно устройства изготавливаются на базе двигателей ЯМЗ.
Доставка заказа осуществляется в пределах России и стран ближнего зарубежья (Казахстан, Беларусь).
Наши специалисты всегда готовы помочь в выборе подходящего оборудования, ответят на любые интересующие вопросы, оформят предварительный заказ. Чтобы связаться с менеджером, необходимо позвонить по бесплатному телефону 8 800 550-76-40 или написать на электронную почту e-d-c@mail.ru.
Области использования
В последние годы появилась тенденция на применение блок-контейнерных помещений в качестве постоянного жилья даже в местах, где нет проблем с труднодоступностью. Причиной является мобильность, простота сборки и дешевизна. В этом случае часто для производства используется металлический каркас с внутренней и внешней отделкой деревом. Хотя традиционный полностью металлический вариант тоже популярен.
В Калифорнии, к примеру, построили целый район для комфортного проживания пожилых людей, состоящий из контейнеров модульного типа. В Великобритании аналогичные строения уже давно и активно используются в качестве студенческих общежитий.
Основные преимущества контейнерной электростанции перед генератором в кожухе
В современных условиях вопросам обеспечения надежного энергоснабжения жилых, офисных, производственных и любых объектов должно уделяться особое внимание. Не секрет, что качество централизованного электроснабжения зачастую не соответствует даже отечественным требованиям и стандартам, действующим в данной отрасли. Скачки напряжения, перебои с питанием на срок от нескольких минут до нескольких дней являются далеко не редкостью.
Дизельная электростанция в шумозащитном кожухе
Между тем, наряду с временными и экономическими потерями в связи с отключением электроэнергии, нестабильные характеристики напряжения централизованных сетей служат основной причиной выхода из строя сложного электронного оборудования, компьютерных сетей и т.д. Именно поэтому в настоящее время приобретение и установка автономных источников электроснабжения становится все более распространенной практикой, позволяющей обеспечить полную энергобезопасность объектов любого типа и назначения.
Внешний вид компактного контейнера для ДГУ в стандартной комплектации
При этом следует иметь в виду, что выбор наиболее оптимальной электростанции не должен ограничиваться только потребностью потребителей на конкретном объекте, техническими характеристиками самого генератора и ценой. Немалое значение имеет и вариант исполнения электростанции: открытый — предназначенный для установки оборудования в отдельном специально подготовленном помещении; в кожухе — обеспечивающем минимальную защиту оборудования от внешних воздействий или в контейнере.

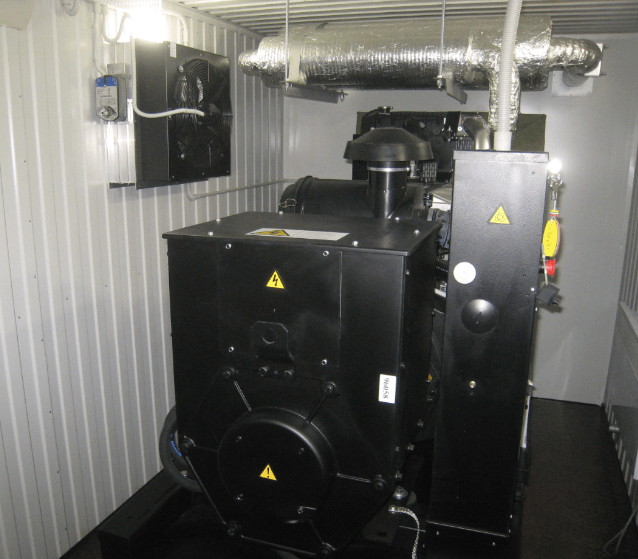

Щит внутренних нужд, монтированный внутри контейнера
Рассмотрим основные преимущества контейнерного варианта исполнения автономного источника электроэнергии перед аналогом в кожухе:
что невозможно в случае приобретения электростанции в кожухе;
Контейнеры не требуют выделения специального помещения, т.к. могут устанавливаться на открытом воздухе с минимальной подготовкой площадки, а также могут устанавливаться на колесную базу для транспортировки обычным автотранспортом. При этом время демонтажа на старом и вводе генератора в эксплуатацию на новом объекте сводится к минимуму.
По материалам компании «ЭнергоНезависимость»
