Что такое ЛАТР и как он работает?
Трансформаторные устройства обеспечивают нормальное функционирование различной электротехники. Лабораторный автотрансформатор (ЛАТР) выполняет функции своеобразного блока питания для напряжения сети переменного типа. Что такое ЛАТР, каковы его особенности и основной принцип работы, будет рассмотрено далее.
Особенности
Рассматривая, что это такое ЛАТР, следует отметить, что это разновидность автотрансформаторов. Он характеризуется невысокой мощностью, ему не требуется госреестр. Принцип работы, которым обладает лабораторный регулировочный автотрансформатор, заключается в настройке напряжения переменного типа однофазной(слева на фото) или трехфазной сети(справа).

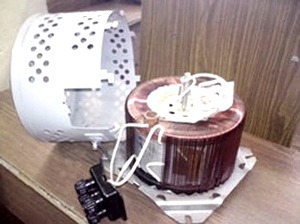

Схема ЛАТРа включает в себя стальной сердечник тороидального типа. На нем присутствует всего один контур. Двух отдельных обмоток у этого устройства нет. Контуры совмещены. Одна часть может быть отнесена к виткам первичного типа, а другая – к виткам вторичного типа. Регулировочный автотрансформатор ЛАТР имеет достаточно простую схему. Пользователь может самостоятельно настраивать количество витков вторичной обмотки. Это отличает представленную разновидность агрегатов от других трансформаторов. О том как собрать ЛАТР своими руками мы писали здесь.
Конструкция
Регулировать представленный агрегат становится возможным посредством наличия в конструкции поворотной ручки. С ее помощью задается количество витков вторичного контура. Ручка связывается с угольной щеткой. Регулируемые автотрансформаторы позволяют управлять обмотками после включения аппаратуры. При этом щетка, согласно инструкции, скользит вдоль контура, задавая показатель трансформации.
С угольной щеткой соединяется один из выходов вторичной обмотки. Другой ее конец подведен к входной стороне сети. Потребители подсоединяются к выходным клеммам, а они, в свою очередь, подключаются к электросети. Это делает применение оборудования эффективным и удобным.
На лицевой панели прибора устанавливается вольтметр. Он снимает показания вторичной цепи. Это позволяет оперативно реагировать на перегрузки. Вольтметр предоставляет возможность производить регулировку точно.
На корпусе есть вентиляционная решетка. Это обеспечивает естественное охлаждение магнитопривода.
Разновидности
Существует оборудование, рассчитанное на регулировку напряжения трехфазной или однофазной сети. Во втором варианте электронный ЛАТР имеет одну обмотку и один сердечник. Трехфазный агрегат включает в свою конструкцию три сердечника. На каждом из них есть по одной обмотке.
ЛАТРы могут как понижать, так и повышать напряжение. Это их основная особенность. Однофазные разновидности создают напряжение в сети от 0 до 250 В. ЛАТР трехфазный (380 В в сети) может регулировать диапазон от 0 до 450 В.
Следует отметить, что КПД обеих разновидностей приборов высокий. Он достигает 99%. При этом создается выходное напряжение синусоидной формы.
Применение
ЛАТРы применяют в исследовательских центрах, лабораториях для проведения тестирования оборудования переменного тока. Иногда подобные приборы необходимы для стабилизации сетевого напряжения. Например, в момент недостаточного его уровня в сети в данный момент.
Однако сфера его применения ограничена. Если в сети наблюдаются постоянные перепады, скачки, применение автотрансформатора будет бессмысленным. В этом случае потребуется установить стабилизатор. Главным предназначением ЛАТРа является точная настройка напряжения для выполнения различных исследовательских задач, тестов.
Подобное оборудование может потребоваться в процессе наладки приборов промышленного назначения, высокочувствительной аппаратуры, радиоэлектроники. Они обеспечивают правильное питание техники, работающей на низком напряжении. Также их применяют при выполнении зарядки аккумуляторов.
Рассмотрев основные особенности лабораторных автотрансформаторов, можно правильно применять агрегат в различных целях, повышая эффективность и удобство настройки различного оборудования.
ЛАТР: для чего нужен лабораторный автотрансформатор
Содержание:
В нашей стране распространены электросети двух видов – однофазные (с напряжением в 220 В) и трехфазные (с напряжением в 380 В). Следовательно, и большинство электроприборов, техники и оборудования рассчитано на работу с такими параметрами. Но для электроники и бытовой техники, привезенной из США или Японии, они не подходят, ведь в этих странах бытовые электросети имеют напряжение 110 В. А что делать, к примеру, когда при ремонте автомобильного электронного оборудования требуется напряжение питающей сети в 12-13 В? Для корректировки напряжения есть специальные приборы – трансформаторы.
В настоящее время выпускаются силовые, импульсные, разделительные и другие виды, но в этой статье речь пойдет только о лабораторных автотрансформаторах, наиболее распространенных сегодня в промышленности, используемых в мастерских, различными предприятиями и в быту.
О принципе работы устройств
Лабораторный автотрансформатор регулируемый, сокращенно ЛАТР, представляет собой прибор, в основе которого – магнитный сердечник с обмоткой из меди, где возникает электрическая связь. Вдоль обмотки движется угольная щетка, создавая тем самым контакт с подключенным электропотребителем. В зависимости от положения щетки, меняется коэффициент трансформации, что, в свою очередь, влияет на значение выходного напряжения. Благодаря поворотному регулятору, с помощью которого меняется положение щетки, можно корректировать по шкале значение напряжения тока, подаваемого на нагрузку.
Электропотребители подключаются к лабораторному автотрансформатору через выходные клеммы, в свою очередь, сам прибор соединяется с центральной электросетью либо через входные клеммы, либо подключением электровилки к розетке.
Основным отличием лабораторных автотрансформаторов от обычных является то, что подвижный контакт в обмотке позволяет менять количество витков, включенных в цепь и тем самым дает возможность устанавливать напряжение в широком диапазоне, например, в однофазной сети – от 0 до 250 В, в трехфазной – от 0 до 430 В. Изменение количества витков происходит плавно, поэтому удается получить максимально точные значения напряжения и чистую синусоиду на выходе. Кроме того, данное устройство легче и компактнее аналогов, сделанных по традиционной схеме, и имеет гораздо больший КПД (до 98%). Для контроля работы на панели управления имеется вольтметр, а вентиляционные решетки в корпусе способствуют естественному охлаждению устройства и предотвращают перегрев.
Когда необходим лабораторный автотрансформатор?
Многие знают, что для коррекции напряжения в сети можно использовать стабилизатор. Тогда для чего нужен автотрансформатор? Есть ли какие-то особенные условия его применения или оба эти устройства выполняют одну и ту же задачу? Далее мы рассмотрим эти вопросы более детально.
Корректировать показатели тока в электросети приходится из-за нестабильной подачи электроэнергии и связанных с этим сильных скачков напряжения. Вообще, нормальным отклонением считается 10-15 В, большинство современных электротехнических устройств рассчитано на такие перепады, поэтому они проходят практически незаметно. Если же напряжение в однофазной сети повышается до 260-270 В, то это может привести к выходу из строя работающей в этот момент бытовой техники, инструмента и оборудования. При пониженном напряжении включить мощную технику и вовсе не удастся.
Выйти из этой ситуации можно, искусственно скорректировав напряжение с помощью стабилизатора или автотрансформатора. Разница лишь в том, что первый вариант подойдет для использования в сети, где скачки происходят постоянно, то есть напряжение может резко снижаться, повышаться, но затем снова нормализуется. Стабилизатор подстроится под эти изменения и будет подавать на нагрузку исключительно 220 В. Что касается лабораторного автотрансформатора, то он не имеет такой возможности, так как не рассчитан на автоматическое изменение параметров. При его использовании напряжение на выходе будет меняться пропорционально изменению напряжения в центральной сети. То есть в случае, когда напряжение составляет 180 В, с помощью автотрансформатора его можно увеличить до 220 В, но как только оно подскочит до 220 В, на подключенную нагрузку будет подаваться ток напряжением в 260 В. Это также может вывести из строя всю работающую технику. Поэтому при частых колебаниях в электросети лучше использовать стабилизатор. Если же наблюдается постоянная «просадка» напряжения и его значение находится примерно на одной отметке, что очень часто бывает в дачных или коттеджных поселках, то подойдет автотрансформатор.
Но это далеко не единственный случай, когда рекомендуется использование именно этого прибора. Если нужно специально понизить напряжение в сети, например, для подключения электротехники, рассчитанной на 110 В, стабилизаторы вряд ли способны обеспечить такие показатели, ведь в большинстве случаев рабочий диапазон у них составляет от 135 до 250 В или от 150 до 290 В. ЛАТР способен работать в более широком диапазоне, что позволяет использовать его для следующих целей:
Итак, стабилизатор напряжения необходим для поддержания стандартного напряжения в электросети в небольшом диапазоне отклонений. Лабораторный автотрансформатор предназначен для питания потребителей с нестандартными показателями напряжения, так как дает возможность устанавливать практически любые значения в широком диапазоне.
В вашем случае необходим именно ЛАТР? Тогда для его эффективной работы нужно учесть несколько факторов. О том, как подобрать подходящую модель, мы и расскажем далее.
Важные параметры выбора
Прежде всего, нужно определить, для чего будет использоваться автотрансформатор. Например, для испытания работоспособности силового оборудования на заводе понадобится одна модель, для обеспечения электропитания при ремонте автомагнитолл – совсем другая. Чтобы было легче сформулировать требования к прибору, учитывайте следующие параметры:
Мощность. Можно подобрать ЛАТР мощностью от 0,45 до 10 Вт (и даже более), но сначала нужно просчитать нагрузку всех подключаемых электропотребителей. Их суммарная мощность не должна превышать мощность автотрансформатора.
Диапазон регулировки напряжения. Он зависит от того, как действует прибор – на понижение или на повышение параметров напряжения. Большинство моделей относятся к понижающему типу, особенно однофазные, у них рабочий диапазон может составлять от 0 до 250 В или от 160 до 220 В. В зависимости от того, какая величина напряжения нужна для работы техники, выбирайте ЛАТР с соответствующим диапазоном. У трехфазных моделей диапазон шире: нижний предел может находиться на уровне в 200-220 В. Не всегда нужен лабораторный автотрансформатор с широким рабочим диапазоном, к примеру, если в сети напряжение падает до 180 В (не выше и не ниже), то можно купить трансформатор с регулировкой в пределах 180-220 В.
Напряжение питающей сети. Если планируется подключение прибора к однофазной сети, то необходимо покупать модель на 220 В, если к трехфазной – на 380 В (при этом, у такой модели диапазон регулировки может выходить далеко за пределы номинальных значений трехфазной сети, например, может составлять от 0 до 430 В).
Итак, вы уже решили купить лабораторный автотрансформатор? С этим устройством вы сами сможете корректировать показатели напряжения в сети и устанавливать такие значения, которые необходимы конкретному виду энергопотребителей. А быстро выбрать и заказать подходящее оборудование можно на нашем сайте. Не откладывайте покупку – возьмите напряжение под контроль!
ЛАТР — лабораторный автотрансформатор регулируемый — один из видов автотрансформаторов, представляющий собой автотрансформатор относительно небольшой мощности, и предназначенный для регулирования переменного напряжения (переменного тока), подаваемого на нагрузку от однофазной или трехфазной сети переменного тока.
Для регулирования количества витков, приходящихся на вторичную обмотку, в конструкции автотрансформатора присутствует поворотная ручка, с которой связана скользящая угольная щетка. При повороте ручки щетка скользит от витка к витку вдоль обмотки, так регулируется коэффициент трансформации.
Со скользящей щеткой непосредственно и соединен один из вторичных выводов лабораторного автотрансформатора. Второй вторичный вывод является общим со стороной входа сети. Потребители подключаются к выходным клеммам ЛАТРа, а входные его клеммы присоединяется к однофазной или трехфазной электросети. В однофазном ЛАТРе один сердечник и одна обмотка, а в трехфазном — три сердечника, и на каждом по одной обмотке.
Напряжение на выходе ЛАТРа может быть как больше входного, так и меньше, например для сети однофазной регулируемый диапазон составляет от 0 до 250 вольт, а для трехфазной — от 0 до 450 вольт. Примечательно, что КПД ЛАТРа тем выше, чем ближе выходное напряжение к входному, и может достигать 99%. Форма выходного напряжения — синусоида.
На передней панели ЛАТРа располагается вольтметр вторичной цепи для возможности оперативного контроля перегрузки и более точной установки выходного напряжения. Корпус ЛАТРа имеет вентиляционные отверстия, через которые происходит естественное воздушное охлаждение магнитопровода и обмотки.
Лабораторные автотрансформаторы применяют в лабораториях для исследовательских целей, для тестирования оборудования переменного тока, да и просто для ручной стабилизации напряжения сети, если оно на данный момент ниже требуемого номинала.
Разумеется, если напряжение в сети постоянно скачет, то автотрансформатор не спасет, потребуется полноценный стабилизатор. В других случаях ЛАТР — это как раз то что нужно, чтобы точно отрегулировать напряжение для текущей задачи. Такими задачами могут быть: наладка промышленного оборудования, тестирование высокочувствительной аппаратуры, настройка радиоэлектронных устройств, питание техники низкого напряжения, зарядка аккумуляторов и т.д.
Поскольку ЛАТР имеет всего одну обмотку, общую для первичной и вторичной цепей, то и ток вторичной обмотки оказывается общим для первичной и вторичной цепей. С этой точки зрения очевидно, что ток вторичной обмотки и первичный ток в общих витках направлены противоположно, поэтому общий ток равен разности токов I1 и I2, то есть I2 – I1 = I12 – ток в общих витках. Вот и получается, что при величине вторичного напряжения близкой к входному, общие витки могут быть намотаны проводом меньшего сечения, чем в случае изготовления двухобмоточного трансформатора.
Автотрансформатор 0-220 В, 4 А, 880 ВА:
Конструктивная особенность ЛАТРа вынуждает нас разделять понятия «проходная мощность» и «расчетная мощность».
Расчетная мощность — это та, которая передается от первичной обмотки во вторичную цепь посредством электромагнитной индукции через сердечник, как у обычного двухобмоточного трансформатора, а проходная мощность — это сумма проходной мощности и той мощности, которая передается только по электрической составляющей, то есть без участия магнитной индукции в сердечнике.
Получается, что кроме расчетной мощности во вторичную цепь передается еще и чисто электрическая мощность, равная U2*I1. Вот почему для автотрансформаторов требуется магнитопровод меньшего сечения для передачи одной и той же мощности, по сравнению с обычными двухобмоточными трансформаторами. В этом и заключается причина более высокого КПД автотрансформаторов. К тому же меди для провода требуется меньше.
Итак, при небольшом коэффициенте трансформации, ЛАТР может похвастаться следующими достоинствами: КПД до 99,8%, меньший размер магнитопровода, меньший расход материалов. И все это благодаря наличию электрической связи между первичной и вторичной цепями. С другой стороны отсутствие гальванической развязки между цепями приводит к опасности поражения фазным током от выходных клемм ЛАТРа и даже от одной из клемм, поэтому необходимо быть в высшей степени аккуратным при работе с лабораторным автотрансформатором.
Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!
Подписывайтесь на наш канал в Telegram!
Просто пройдите по ссылке и подключитесь к каналу.
Не пропустите обновления, подпишитесь на наши соцсети:
Автотрансформаторы (ЛАТР). Типы и работа. Применение
Для плавной регулировки напряжения переменного тока в различных работах, связанных с электротехникой, служат автотрансформаторы (ЛАТР). Их чаще всего используют для изменения напряжения в бытовых приборах, строительстве.
Автотрансформатор – это один из видов трансформаторов. Две обмотки в этом приборе имеют между собой прямое соединение. Вследствие этого между ними появляются два вида связи, одна из которых электромагнитная, а другая электрическая. Катушка имеет несколько выводов с разными значениями выхода напряжения. Отличие от обычного трансформатора состоит в повышенной эффективности, вследствие частичного изменения мощности.
Конструктивные особенности
Трансформаторами называют электроаппаратуру с наличием более 2-х и более обмоток, которые имеют индуктивную связь, служащую для изменения электроэнергии по напряжению.
Обмотка может быть одна только у автотрансформатора, либо несколько обмоток, охваченных магнитным потоком, намотанных на сердечник с ферромагнитными свойствами, у других трансформаторов.
Сегодня приобрели популярность 1-фазные трансформаторы (ЛАТР). Это лабораторный вариант трансформатора, в котором обе обмотки между собой не изолированы, а имеют прямое соединение, поэтому кроме электромагнитной связи у них имеется электрическая связь. Такая общая катушка оснащена несколькими выводами. На их выходе можно получить разное по величине напряжение.
Принцип работы
Благодаря особенности конструкции автотрансформаторы могут выдавать как пониженное напряжение, так и повышенное. На рисунке показаны схемы автотрансформаторов с понижением и повышением напряжения.
Если подключить источник переменного тока к Х и «а», то создается магнитный поток. В этот момент в витках катушки индуцируется разность потенциалов одинакового значения. В итоге, между Х и «а» появляется ЭДС, равная значению ЭДС 1-го витка, умноженного на число витков обмотки, находящихся в промежутке между этими точками.
При подключении нагрузки потребителя к катушке к клеммам Х и «а», ток вторичной катушки пойдет по участку обмотки между этими точками. Имея ввиду то, что первичный и вторичный токи между собой накладываются друг на друга, между Х и «а» будет проходить незначительный ток.
Из-за такой особенности работы автотрансформатора основную часть обмотки выполняют из провода малого поперечного сечения, что уменьшает его стоимость. Если необходимо изменить напряжение в небольших пределах, то целесообразно применять такие автотрансформаторы (ЛАТР).
Типы автотрансформаторов
Нашли применение несколько типов автотрансформаторов:
Автотрансформаторы также подразделяют по мощности:
Лабораторные автотрансформаторы
Такой вариант исполнения используют в сетях низкого напряжения для регулировки напряжения в условиях лабораторий. Такие однофазные ЛАТР выполнены из ферромагнитного сердечника в виде кольца, на которое намотан один слой медного провода в изоляции.
В нескольких местах обмотки сделаны выводы в виде ответвлений. Это дает возможность применять такие устройства в качестве автотрансформаторов с возможностью повышения, либо понижения напряжения с неизменным коэффициентом трансформации. Сверху на обмотке выполнена узкая дорожка, на которой очищена изоляция. По ней двигается роликовый или щеточный контакт, позволяющий плавно изменять вторичное напряжение.
Витковых коротких замыканий в таких лабораторных автотрансформаторах не случается, так как ток нагрузки и сети в обмотке направлены навстречу друг другу и близки по значению. Мощности ЛАТР выполняют от 0,5 до 7,5 кВА.
Трехфазные трансформаторы
Кроме других вариантов исполнений существуют еще и трехфазные варианты автотрансформаторов. У них бывает, как три, так и две обмотки.
Фазы в них чаще всего соединяют в виде звезды с отдельной точкой нейтрали. Соединение звездой дает возможность понизить напряжение, рассчитанное для изоляции прибора. Для уменьшения напряжения питание подводят к клеммам А, В, С, а выход получают на клеммах а, b, с. Для повышения напряжения все делается наоборот. Такие трансформаторы используют для уменьшения уровня напряжения при запуске мощных электромоторов, а также для регулировки напряжения по ступеням в электрических печах.
Высоковольтные автотрансформаторы применяют в высоковольтных системах сетей. Использование автотрансформаторов оптимизирует эффективность энергетических систем, дает возможность уменьшить стоимость транспортировки энергии, однако при этом способствует повышению токов коротких замыканий.
Режимы работы
При соблюдении требований эксплуатации автотрансформаторов, в том числе соблюдения контроля температуры масла, он может функционировать длительное время без перегрева и поломок.
Достоинства и недостатки
Можно выделить такие преимущества:
Недостатки автотрансформаторов:
Применение
Автотрансформаторы имеют широкую область использования в разных сферах деятельности человека:
Как выбрать автотрансформатор
Для начала определите, где будет использоваться автотрансформатор. Если для испытаний силового оборудования на предприятии, то необходима одна модель, а для питания автомагнитолы во время ремонта, то совсем иная.
При выборе лучше следовать некоторым советам:
С таким прибором вы можете изменить значения напряжения сети и выставить те значения, которые нужны для конкретного вида нагрузки.
Электронный ЛАТР: простая схема
Основным поводом для создания электронного ЛАТРа своими руками является избыток на рынке электротоваров ненадежных регуляторов. Выходом из ситуации может быть образец промышленного типа, но такие экземпляры стоят дорого и обладают внушительными габаритами, что затрудняет его использование в домашних условиях.
Схема устройства электронного ЛАТРа.
Что представляет собой прибор
Стоит упомянуть, что лабораторные автотрансформаторы (ЛАТР) широко использовались еще полвека тому назад. Прежние варианты прибора обладали токосъемным контактом, который был расположен на вторичной обмотке. Это позволяло плавно изменять выходное напряжение (его значение).
Если подключались всевозможные лабораторные приборы, был вариант оперативной смены напряжения. Например, при необходимости легко можно было повлиять на степень нагрева паяльника, регулировать яркость освещения, обороты электродвигателя и многое другое. Вот такой своеобразный регулирующий блок питания.
Рисунок 1. Схема простого варианта ЛАТРа.
Нынешний вариант ЛАТРа обладает различными модификациями. В целом его можно считать трансформатором, в котором происходит трансформация переменного напряжения одной величины в переменное напряжение другой. Устройство широко используется в качестве стабилизатора напряжения. Основной особенностью является возможность изменения напряжения на выходе из прибора. ЛАТРы бывают нескольких вариантов исполнения:
Трехфазный вариант представляет собой вмонтированные в едином корпусе три однофазных лабораторных автотрансформатора. Кстати, желающих стать обладателем трехфазного варианта значительно меньше.
Как работает ЛАТР
Как уже было сказано, настройка требуемого выходного напряжения осуществляется вручную, посредством вращения ручки, меняющей перемещение угольной щетки. При этом подобная настройка реализуется при подключении прибора к электрической сети.
Один из выходов витков обмотки, относящийся к вторичной, подсоединен к угольной щетке. Второй конец вторичной обмотки является общим с той стороны, где имеется входная сеть. Вращение ручки вызывает перемещение щетки, что в свою очередь изменяет число витков, а следовательно – выходное значение U.
Читать также: Виды траверс для кранов
Все устройства, которым необходимо напряжение, отличное от номинального, подсоединяются к выходу ЛАТРа (к специально установленным клеммам). Питание сети подается на входные клеммы автотранформатора.
Спереди автотрансформатора установлен вольтметр для вторичной цепи, который способен показать резкие скачки напряжения (перегрузку), а также позволяет более точно выставить требуемое U на выходе.
ВАЖНО! Данный вольтметр позволяет правильно выставить требуемое напряжение вторичной цепи, однако, для правильной оценки его значения необходимо также замерять U перед потребителем.
Также в корпусе ЛАТРа имеются специальные отверстия (или вентиляционная решетка, установленная в некоторых моделях), которая позволяет производить вентиляцию внутри и предохраняет как сердечник, так и обмотку от перегрева.
Простой прибор для регулирования
Существует весьма простенький вариант ЛАТРа, который доступен даже для начинающих, его схема изображена на рис. 1. Регулируемый таким прибором диапазон напряжений находится в пределах 0-220 вольт. Данный самодельный регулятор обладает мощностью 25-500 Вт. Увеличение мощности устройства может быть проведено посредством установки тиристоров VD1 и VD2 на радиаторы.
Полупроводниковые приборы (речь идет о тиристорах ВД1 и ВД2) следует подключить параллельно с нагрузкой R1. Пропускаемый ими ток имеет противоположные направления. Когда прибор включается в сеть, тиристоры остаются закрытыми, в отличие от конденсаторов С1 и С2, зарядка которых производится резистором R5. Если есть потребность, с помощью резистора R5 можно изменить напряжение, которое получается во время нагрузки. Резистор и конденсаторы создают фазосдвигающую цепь.
Рисунок 2. ЛАТР с биполярным транзистором.
Фазосдвигающая цепь – это электрический четырехполюсник, гармонический сигнал на выходе которого сдвигается по фазе относительно входного сигнала. Распространены в САУ в качестве устройств корректировки, которые обеспечивают устойчивость и необходимое качество управления. Частными случаями являются дифференцирующие и интегрирующие цепи.
Данное техническое решение позволяет использовать для нагрузки не половинную мощность, а полную. Достигается это благодаря тому, что используются оба полупериода переменного тока.
К недостаткам можно отнести форму переменного напряжения на нагрузке. В этом варианте она не строго синусоидальная. Специфика работы полупроводниковых приборов является основной причиной. Наличие такой особенности способно вызвать помехи в сети. Но их можно устранить путем дополнительной установки дросселей (фильтров последовательной нагрузки) на схему. Такие фильтры можно найти даже в неисправном телевизоре.
Схема электронного прибора
Купить надежный ЛАТР при имеющемся ассортименте — задача не из легких. Слишком много низкокачественных изделий представлено на рынке. Как вариант, можно приобрести промышленный образец, но цены на него довольно высокие, да и габариты немаленькие. В этом случае более приемлемым вариантом будет создать автотрансформатор своими руками.
Необходимые для сборки материалы
Материалы, которые обязательно понадобятся для сборки самодельного электронного ЛАТРа на полевом транзисторе, следующие:
Расчёт обмотки ЛАТРа
Для начала необходимо определиться, в каких пределах на тиристорах будет работать ЛАТР. Оптимальное значение питания сети — 220 В. Значения вторичных напряжений — соответственно, 127, 180 и 250 В. Мощность при таких параметрах не должна превышать 300 Вт. Но можно определить эти значения и самостоятельно, главное, чтобы всё друг другу соответствовало.
Теперь нужно рассчитать обмотку. Рассчитывать её надо по большему току. Наибольшее значение тока можно получить, преобразовывая напряжение 200 В в 127 В. Автотрансформатор при таких условиях становится понижающим. Максимальный ток, который проходит в обмотке обеих сетей, рассчитывается следующим образом:
I = I2 — I1 = P / U2 — P / U1 (I, I2, I3 — токи в соответствующих участках цепи, A, P — мощность, Вт, U1, U2 — напряжения первичной и вторичной цепи, В).
Диаметр провода d рассчитывается по формуле:
Существует специальная таблица, согласно которой определяется тип и сечение провода. Выбираются они с учётом расчётного тока и среднего значения плотности тока для ЛАТРа, равному 2 A/мм².
Формула для вычисления коэффициента трансформации n:
Формула для вычисления расчётной мощности Pp:
Pp = P * k * (1 — 1/n) (k — коэффициент, учитывающий КПД автотрансформатора)
Дальше необходимо определить количество витков, приходящихся на 1 вольт. Для этого, во-первых, рассчитывается площадь поперечного сердечника S, а во-вторых, определяется тип магнитопровода:
W0 = m / S (W0 — количество витков, приходящихся на 1 вольт, m = 50 для стержневого и 35 для тороидального магнитопроводов).
При недостаточно высоком качестве стали значение W0 увеличивается на 20−30%. При расчёте витков оно увеличивается на 5−10%. Таким образом можно будет успешно избежать просадки напряжения. Для расчёта длины провода наматывается один виток на магнитопровод и измеряется его длина. Полученное значение умножается на максимальное количество витков и прибавляется по 25−30 сантиметров для каждого вывода к клемме.
Первым рассмотрим однофазный ЛАТР и его принцип работы
Основная задача ЛАТРа – плавное регулирование величины напряжения в заданных пределах. Не всегда, если подается 220В, то максимальной величиной на выходе будет 220В.
Если собрать схему “латр + трансформатор напряжения”, то, регулируя напряжение на латре, будем регулировать и трансформированное напряжение после ТНа. Тем самым можно добиться высокого значения выходной величины.
А если собрать схему “латр + НТ-12”, то можно создать ток большой величины и, например, прогрузить автоматы.
Основными параметрами ЛАТРа при его выборе выступают следующие:
Сейчас существуют разные модели регуляторов. Но, как у российских, так и у китайских расположение клемм для подключения будет примерно одинаковым. Слева подключается сеть (источник питания, вход, input, большие буквы), а справа подключается нагрузка (выход, output, малые буквы), на которой и будет регулироваться напряжение. На последних моделях чуть выше клемм подключения располагается миниатюрный вольтметр для контроля величины выходного напряжения.
Подключение от сети стоит производить через автоматический выключатель, ибо, так мы обезопасим себя в случае возможной аварийной ситуации. Провода между ЛАТРом и автоматом и между автоматом и сетью должны быть подобраны согласно допустимого сечения. Не следует забывать заземлять прибор.
Также помните о том, что в автотрансформаторе отсутствует гальваническая развязка. Пример, возьмем схему однофазного ЛАТРа (на рисунке снизу слева).
Видим, что Х и х связаны между собой физически. То есть положение ручки прибора может находиться в нулевом положении, а фаза уже будет на выходе, следует быть начеку и не касаться руками выходов ЛАТРа при поданном напряжении. Для подстраховки покупают ЛАТРы с гальванической развязкой или используют разделительный трансформатор (трансформатор с коэффициентом трансформации равным единице; рисунок справа сверху).
Читать также: Гриндер под 610 ленту чертежи с размерами
Регулирование производится плавным движением ручки, расположенной сверху или сбоку регулятора. Так, перед началом подачи, ручка должна быть выведена в нулевое положение (против часовой стрелки до упора).
Всегда стоит следить, чтобы ручка находилась в нулевом положении – потому что иначе произойдет включение под нагрузкой и ток неизвестной величины отправится в вашу схему. А это не есть нормальный режим.
Хотя, если подаете с ретома-11 ток или напряжение толчком на реле, то это норм. Ретом-11 – это вообще просто набор ЛАТРов с различными параметрами.
ЛАТР-1М
Вот, например, ЛАТР-1М. Легкий, компактный с током до 9А. Кстати, чем меньше ток у прибора, тем больше шансов его спалить. Прибор предназначен для плавного регулирования напряжения от 0 до 250В без разрыва цепи. В легкое замешательство может ввести наличие шести колков для подсоединения проводов. Но пугаться не стоит, сейчас всё поясню.
Значит выходные (нагрузка) клеммы у нас две – это начало (то есть Д или Б) и ролик (точка В). Вращая ролик от начала до конца мы получим на выходе значение напряжения от 0 до 250 В. Однако, лишь при условии, что мы подали правильно напряжение. А подать его можно тремя вариантами (127В, 220В или 250В). В итоге имеем:
Принцип работы этого и подобных ЛАТРов заключается в изменении коэффициента трансформации при движении графитового элемента по незаизолированной дорожке обмотки при вращении ручки регулятора. При ручке выкрученной до конца получится не 220В, а 250 за счет дополнительных витков (это продемонстрировано на схеме справа на рисунке выше). Если на входы 0-250 подать 127В, то вся шкала уменьшится пропорционально. Если подать больше вольт, то ЛАТР может испортиться за счет большего тока.
Ниже приведу примерные намоточные данные (количество витков) для различных точек для ЛАТР-1М (9А) и 2М (2А).
| Обозначения | витки на ЛАТР-1М | витки на ЛАТР-2М |
| А | 267 | 578 |
| Б, Д | 4 | 4 |
| Г | 133 | 294 |
| Е | 233 | 505 |
Точки Б и Д являются одной точкой и находятся в самом начале (на 4 витках). Точка А является концом обмотки. Точка Г отвечает за 127В на нашем регуляторе. Точка Е отвечает за 220 вольт при подключении сети. А точка В является положением ручки регулятора, то есть это переменная, которая меняется при повороте ручки, догадаться можно по стрелке, которая отходит на схеме от этой буквы.
еще один ЛАТР (неопознанный)
Вариант более дружелюбного к конечному пользователю интерфейса.
В данном варианте по схеме видно, что он может подключаться как к 220В, так и к 127В. А на выходе всегда можно будет получить от 0 до 250В. Это происходит за счет подключения входов к разным коэффициентам трансформации.
На фотке выше можно увидеть дорожку и ролик, который ходит при движении колеса ЛАТРа. Вот так можно наглядно представить, как происходить регулирование напряжения.
ЛАТРы серии TSGC2 и ТDGC2
Данные регуляторы выпускаются как однофазные (TDGC2), так и трехфазные (TSGC2). Разница в одной букве, как видно. Трехфазный представляет собой три однофазных, собранных в одном корпусе. Далее после наименования идет значение максимальной мощности в кВА. Входное напряжение должно быть стабилизированным.
Основные технические данные приведены ниже. Три однофазных латра подключаются на 220В.
Электрические схемы 1ф и 3 ф:
ЛАТР – широко применяемое устройство, которое можно встретить в каждой электролаборатории. При стационарном использовании, профилактической чистке от пыли, грязи и не превышении рабочих параметров прослужит долгую службу. При командировании на объект может пострадать как от транспортировки, так и от неумелых рук. Но это касается не только данного типа оборудования. В любом случае, управлять электричеством – это прикольно =)
