Настройка IP Unnumbered на MES5448/MES7048
Функционал IP Unnumbered позволяет в условиях нехватки IP адресов заимствовать IP-адрес с уже настроенного интерфейса.

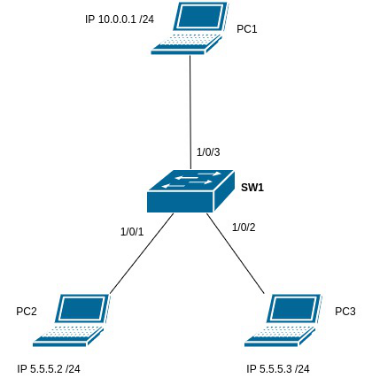

1.Настроить на ПК следующие параметры:
ПК1 подключен к gi0/3, назначен ip 10.0.0.1 /24 default-gateway 10.0.0.2
ПК2 подключен к gi0/1, назначен ip 5.5.5.2 /24 default-gateway 5.5.5.1
ПК3 подключен к gi0/2, назначен ip 5.5.5.3 /24 default-gateway 5.5.5.1
2. Настроить IP Unnumbered на коммутаторе SW1
vlan database
vlan 10,20,30
vlan routing 10 1
vlan routing 20 2
vlan routing 30 3
exit
!
interface loopback 5
no shutdown
ip address 5.5.5.1 255.255.255.0
exit
!
interface 1/0/1
no shutdown
switchport mode access
switchport access vlan 20
exit
!
interface 1/0/2
no shutdown
switchport mode access
switchport access vlan 10
exit
!
interface 1/0/3
no shutdown
switchport mode access
switchport access vlan 30
exit
!
interface vlan 10
routing
ip unnumbered loopback 5
exit
!
interface vlan 20
routing
ip unnumbered loopback 5
exit
!
interface vlan 30
routing
ip address 10.0.0.2 255.255.255.0
exit
Все ПК могут обмениваться информацией между собой.
Настройка BGP на MES5448/MES7048

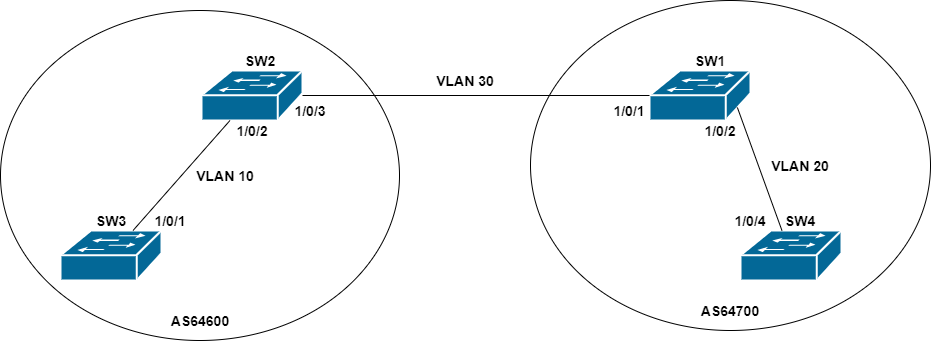

Рассмотрим простую топологию из 4х устройств.
Между SW1,SW2 поднимем eBGP-сессию. Соответственно между SW3-SW2, SW1-SW4 поднимем iBGP-сессии. Рассмотрим конфигурации каждого узла.
1) В первую создаем необходимые vlan, включаем ip routing, отключаем глобально stp, включаем фильтрацию stp bpdu. Для удобства изменяем hostname.
hostname «SW1»
vlan database
vlan 20,30
vlan routing 20
vlan routing 30
exit
configure
ip routing
no spanning-tree
spanning-tree bpdufilter default
2) Далее настроим порты и ip-адреса на интерфейсах vlan.
interface 1/0/1
no shutdown
vlan participation exclude 1
vlan participation include 30
vlan tagging 30
exit
interface 1/0/2
no shutdown
vlan participation exclude 1
vlan participation include 20
vlan tagging 20
exit
interface vlan 30
no shutdown
routing
ip address 3.0.0.1 255.255.255.252
exit
interface vlan 20
no shutdown
routing
ip address 2.0.0.1 255.255.255.252
exit
router bgp 64700
bgp router-id 1.1.1.1
network 3.0.0.0 mask 255.255.255.0
network 2.0.0.0 mask 255.255.255.0
neighbor 3.0.0.2 remote-as 64600
neighbor 2.0.0.2 remote-as 64700
address-family vpnv4 unicast
exit
exit
exit
Остальные коммутаторы настраиваются по аналогии.
hostname «SW2»
vlan database
vlan 10,30
vlan routing 10
vlan routing 30
exit
configure
ip routing
no spanning-tree
spanning-tree bpdufilter default
!
interface 1/0/3
no shutdown
vlan participation exclude 1
vlan participation include 30
vlan tagging 30
exit
interface 1/0/2
no shutdown
vlan participation exclude 1
vlan participation include 10
vlan tagging 10
exit
interface vlan 30
no shutdown
routing
ip address 3.0.0.2 255.255.255.252
exit
interface vlan 10
no shutdown
routing
ip address 10.0.0.2 255.255.255.252
exit
router bgp 64700
bgp router-id 2.2.2.2
network 3.0.0.0 mask 255.255.255.0
network 10.0.0.0 mask 255.255.255.0
neighbor 3.0.0.1 remote-as 64700
neighbor 10.0.0.1 remote-as 64600
address-family vpnv4 unicast
exit
exit
exit
hostname «SW3»
vlan database
vlan 10
vlan routing 10
exit
configure
ip routing
no spanning-tree
spanning-tree bpdufilter default
!
interface 1/0/1
no shutdown
vlan participation exclude 1
vlan participation include 10
vlan tagging 10
exit
interface vlan 10
no shutdown
routing
ip address 10.0.0.1 255.255.255.252
exit
router bgp 64600
bgp router-id 3.3.3.3
network 10.0.0.0 mask 255.255.255.0
neighbor 10.0.0.2 remote-as 64600
address-family vpnv4 unicast
exit
exit
exit
hostname «SW4»
vlan database
vlan 20
vlan routing 20
exit
configure
ip routing
no spanning-tree
spanning-tree bpdufilter default
!
interface 1/0/4
no shutdown
vlan participation exclude 1
vlan participation include 20
vlan tagging 20
exit
interface vlan 20
no shutdown
routing
ip address 2.0.0.2 255.255.255.252
exit
router bgp 64600
bgp router-id 4.4.4.4
network 2.0.0.0 mask 255.255.255.0
neighbor 2.0.0.1 remote-as 64700
address-family vpnv4 unicast
exit
exit
exit
show run
show ip bgp
show ip bgp neighbors
show ip bgp summary
[MES] Пример настройки OSPF
Настройка для версии 2.5.х
1) Создаем interface vlan для создания соседства
console(config)#interface vlan 10
console(config-if)#ip address 10.10.10.6 255.255.255.252
2) Настройки в режиме глобальной конфигурации
console(config)#router ospf enable
console(config)#router ospf area 4.4.4.4
console(config)#router ospf redistribute connected
console(config)#router ospf router-id 1.1.1.1
3) Настройка интерфейса ip
console(config)#interface ip 10.10.10.6
console(config-ip)#ospf area 4.4.4.4
Настройка для версии 4.0.x
1) Создаем interface vlan для создания соседства
console(config)#interface vlan 10
console(config-if)#ip address 10.10.10.5 255.255.255.252
2) Настройки в режиме глобальной конфигурации
console(config)#router ospf 1
console(router_ospf_process)#network 10.10.10.5 area 4.4.4.4
Контроль работы протокола
Настройка параметров ospf аутентификации
1) Настраиваем ключ для аутентификации
console(config)#key chain TEST_KEYCHAIN
2) Добавляем ключ к аутентификации md5 по ospf
console(config)#interface ip 10.10.10.6
console(config-ip)ip ospf authentication message-digest
console(config-ip)#ip ospf authentication message-digest
console(config-ip)#ip ospf authentication key-chain TEST_KEYCHAIN
console(config-ip)#ip ospf authentication-key 1
Первичная настройка коммутатора Eltex
По тому же принципу настраиваем пользовательские порты. Они будут с 1 по 24.
console(config)#int range GigabitEthernet 0/1-24
В режиме «access»
switchport mode access
switchport access vlan 206
В данном случае мы добавили порты 1-24 в 206 влан, но в случае необходимости можно добавить некоторые/все порты и в другой.
Сейвимся wr.
Как ни странно, настройка практически завершена. Настраиваем мультикаст.
Теперь проверим настройки на пользовательском порту.
console#show run interfaces gi1/0/2
Отлично, теперь настраиваем порты пользователей. В нашем примере будет использоваться Eltex линейки 2124 с гигабитными портами, поэтому интерфейсы будут GigabitEthernet (gi), в случае с более младшими моделями типа 1124 порты клиентов FastEthernet (fa):
Теперь перейдем к транку, т.е. настроим интерфейс Uplink. Тут нам надо разрешить мультикастовый трафик, клиентский и управление. Поехали.
Теперь настроим ip IMP snooping в общем виде и в требуемых клиентских вланах:
Во вланах, где не требуется вещание многоадресного трафика просто не включаем IGMP.
Ну, остается настроить управление свичом и дело сделано:
Начнем со сбора статистики, которая позволит проверить, функционирует ли на данный момент IGMP.
Посмотреть счетчики:
Посмотреть подписки на группы:
А теперь перейдем к конфигурированию.
В глобальном конфиге говорим:
А ниже общий пример настройки:
В общем и целом, это все. Осталось настроить работу loop detect и port-security, но об этом в следующий раз.скачать dle 12.0
Настройка OSPF на MES2300/3300/5324
В качестве, примера, настроим соседство OSPF между коммутаторами MES3124 (версия 2.5.47) и MES3324 (версия 4.0.9).
1) Создаем interface vlan для создания соседства
console(config)# interface vlan 10
console(config-if)# ip address 10.10.10.5 255.255.255.252
console(config-if)# exit
2) Настройки в режиме глобальной конфигурации
console(config)# router ospf 1
console(router_ospf_process)# network 10.10.10.5 area 4.4.4.4
console(router_ospf_process)# router-id 5.5.5.5
console(router_ospf_process)# exit
Контроль работы протокола
Настройка параметров ospf аутентификации
1) Настраиваем ключ для аутентификации
console(config)# key chain TEST_KEYCHAIN
(config-keychain)# key 1
(config-keychain-key)# key-string test
(config-keychain-key)# exit
(config-keychain)# exit
2) Добавляем ключ к аутентификации md5 по ospf
console(config)# interface ip 10.10.10.6
console(config-ip)# ip ospf authentication message-digest
console(config-ip)# ip ospf authentication message-digest
console(config-ip)# ip ospf authentication key-chain TEST_KEYCHAIN
console(config-ip)# ip ospf authentication-key 1
console(config-ip)# ip ospf cost 1
console(config-ip)# exit
Для перевода номера области из числового вида в формат записи ip address нужно число перевести в двоичный вид. После этого записать его в строку и разделить на 4 части по 8 бит.
