Первый запуск
Система
Любая только что установленная система OpenWrt по умолчанию запускается со следующими настройками:
После новой установки OpenWrt каждый раз будет загружаться в этой конфигурации, пока вы не установите пароль:
Подключение через telnet
Подключение через Web-интерфейс
Кликните на правую часть верхнего меню в разделе Administration, и затем идите на вкладку System (просто наведите мышкой, не кликайте), в выпадающем меню выберите Admin Password. Как выглядит страница смены пароля показана ниже.
Напишите ваш пароль в поле Password и подтвердите его в поле Confirmation. Наконец, кликните на Submit.
Ваш новый пароль установлен.
Gargoyle
Проблемы при входе
Если вы столкнулись с проблемой при входе, например вы не можете подключиться, это часто бывает связано с настройками вашего firewall-а в системе Linux или Windows. Если у вас запущены firewalls, вы можете попробовать отключить их и повторить попытку входа. Еще раз напоминаем, что после того, как вы установили пароль в OpenWrt, подключение по telnet больше не возможно (см. выше).
Не получается подключиться через SSH после установки пароля
Попробуйте еще раз через пару минут. При первой загрузке OpenWrt создает файловую систему и генерирует SSH ключи; SSH сервер не будет стартовать, пока эти ключи не будут сгенерированы.
Self-registration in the wiki has been disabled.
If you want to contribute to the OpenWrt wiki, please post HERE in the forum or ask on IRC for access.
Except where otherwise noted, content on this wiki is licensed under the following license:
CC Attribution-Share Alike 4.0 International
Доступ SSH для новичков
В первый раз, когда вы подключитесь к маршрутизатору, вы, вероятно, увидите предупреждение о отпечатке ключа RSA. Если вы уверены, что это адрес вашего маршрутизатора OpenWrt, просто введите yes и нажмите Return. Затем введите пароль, предоставленный вашему маршрутизатору, или нажмите Return, если это начальная настройка. Вот пример сеанса:
Чтобы завершить ssh сеанс на маршрутизаторе, введите exit и нажмите Return.
Остальная часть этой страницы описывает несколько эмуляторов терминала, которые Windows, Linux или macOS могут использовать для доступа к вашему маршрутизатору OpenWrt.
Терминальные эмуляторы Windows
Cmder, Smartty, Putty и WinSCP являются терминальными эмуляторами, которые позволяют вам сходить в маршрутизатор.
Использование Cmder
Cmder для Windows эмулятор терминала с открытым исходным кодом, который работает в Windows. Он может свободно использовать и обеспечивает легкую “оболочку командной строки” которая позволяет вам ssh в OpenWrt. Его привлекательные шрифты и цветовая схема легко видны на глазах. Полное распределение является предпочтительным (over the mini distribution), так как она обеспечивает эмуляцию Баша, с Unix-й набором команд.
Использование Smartty
Smartty дает вам доступ к командной строке для OpenWrt и позволяет вам открывать /редактировать/загружать/загружать файлы в OpenWrt и в целом более современную и удобную для пользователя, чем Putty (еще один инструмент, описанный ниже):
Использование putty
Putty дает вам доступ к командной строке для OpenWrt:
Использование WinSCP
WinSCP позволяет просматривать файловую систему OpenWrt в Windows Exlorer, например, в стиле GUI :
Редактирование конфигурационных файлов OpenWrt с помощью встроенного графического редактора WINSCP:
для редактирования конфигурационного файла OpenWrt с помощью редактора WinSCP с графическим интерфейсом щелкните правой кнопкой мыши файл в WinSCP и выберите “Edit” из контекстного меню.
Linux Terminal Emulators
Все дистрибутивы Linux предоставляют клиентский интерфейс ssh как часть стандартной установки.
Обычно у Linux также есть клиенты SCP (для открытия/редактирования/загрузки/выгрузки файлов в OpenWrt), которые могут быть установлены или не установлены по умолчанию. Вам нужно найти документацию вашего дистрибутива или выполнить поиск с помощью интерфейса управления пакетами для “SCP”, чтобы найти, где он находится, и его текущий статус установки. Прочтите его встроенное руководство (“man scp”, например, для клиента командной строки SCP) или google некоторые учебные пособия, чтобы узнать, как его использовать.
macOS Terminal Emulators
На macOS (ранее Mac OSX) любой эмулятор терминала позволит вам ssh. Там несколько терминальных эмуляторов:
Self-registration in the wiki has been disabled.
If you want to contribute to the OpenWrt wiki, please post HERE in the forum or ask on IRC for access.
Except where otherwise noted, content on this wiki is licensed under the following license:
CC Attribution-Share Alike 4.0 International
Openwrt адрес по умолчанию
Мы установили OpenWrt, но пришло время настроить наш маршрутизатор. Перейдите на страницу администрирования вашего маршрутизатора. Независимо от того, какой адрес был ранее, OpenWrt упрощает это, установив адрес администрирования как http://192.168.1.1. На этой странице вы должны увидеть страницу входа в систему: (исправить с помощью барьерного выключателя).
Страница состояния

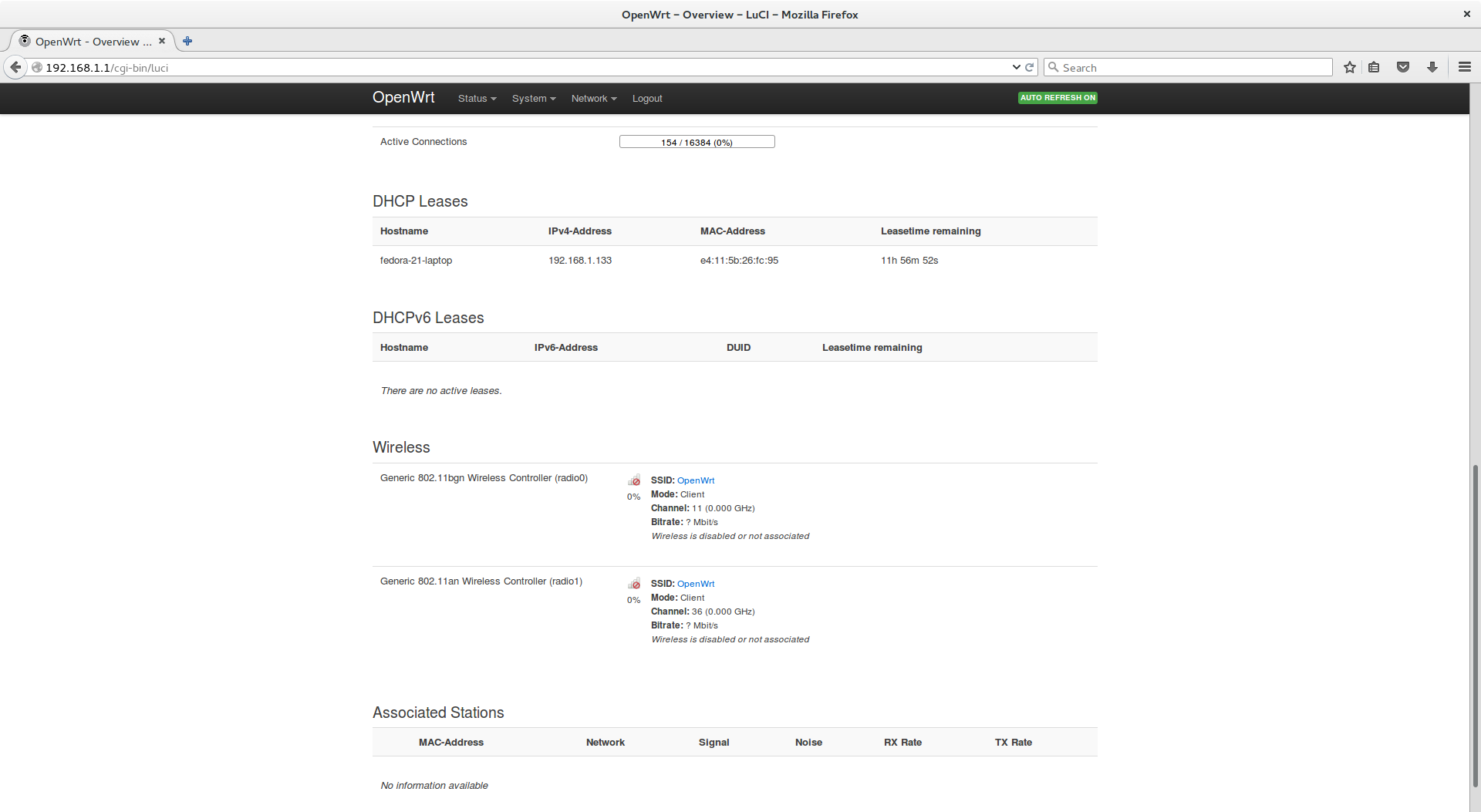

После входа в систему вы увидите основную страницу состояния. Отсюда вы можете получить высокоуровневое представление о статусе вашего маршрутизатора. Мы рассмотрим часть информации, которую можно просмотреть на этой странице.
На первом снимке экрана вы можете увидеть базовую системную информацию, такую как версия OpenWrt и пакеты веб-интерфейса OpenWrt, которая называется LuCI. Кроме того, вы можете увидеть время работы маршрутизатора с момента последней перезагрузки, текущего времени на маршрутизаторе и сколько используется процессор маршрутизатора («load»). Немного прокрутим.
Во втором снимке экрана вы видите использование памяти маршрутизатора. Когда сервисы запускаются на маршрутизаторе, «общая доступная память» будет снижаться. В случае скриншота доступно много памяти. Если сумма очень низкая, маршрутизатор может замедлить работу и вести себя беспорядочно. В этом случае необходимо остановить и отключить службы на маршрутизаторе. Это выходит за рамки этого пошагового руководства, но это важно знать.
Теперь, когда у нас есть смысл информации на странице состояния, нам нужно исправить недостаток корневого пароля. Мы можем это сделать, но прокручиваем вверх до верхней части страницы и нажимаем «Перейти к настройке пароля …“ в поле «Без пароля!”.“
Настройка пароля root
Прежде чем мы сделаем что-нибудь еще, нам нужно установить пароль root. Как мы уже упоминали, root является именем пользователя административного пользователя в OpenWrt. Поскольку это чрезвычайно мощная учетная запись, нам необходимо предоставить надежный пароль, который вы запомните. После ввода нового пароля введите его в поле «пароль», а затем повторите его в поле «подтверждение». Обязательно запомните этот пароль; при повторном входе в маршрутизатор вам понадобится этот пароль.
Наконец, мы нажимаем «Сохранить и применять», чтобы завершить наши изменения на этой странице.
Теперь, когда мы установили пароль root, нам нужно только включить и защитить наши Wi-Fi-сети, и мы это сделаем.
Если у вас нет/wifi, вы можете перейти к последнему шагу:
Self-registration in the wiki has been disabled.
If you want to contribute to the OpenWrt wiki, please post HERE in the forum or ask on IRC for access.
Except where otherwise noted, content on this wiki is licensed under the following license:
CC Attribution-Share Alike 4.0 International
OpenWrt. Установка и первоначальная настройка альтернативной прошивки для wi-fi роутеров на примере Linksys EA4500. Поднимаем WAN и web-интерфейс из командной строки.
Спросите, а для чего вообще нужна альтернативная прошивка если и так всё работает? Раз возникает подобный вопрос, то возможно именно вам и не к чему такие эксперименты. Если всё работает и всё устраивает, то лучше пусть так и будет.
Прошивка OpenWrt на Linksys EA4500 / E4200 v2
Страничка с прошивкой для Linksys EA4500 / E4200 v2, где находим ссылку на саму прошивку, в моём случае это openwrt-kirkwood-linksys-viper-squashfs-factory.bin
Собственно, в самом процессе перепрошивки, ничего сложного нет, всё делается штатными средствами через web-интерфейс вашего роутера, указываем путь к скачанному файлу прошивки и в путь. Единственное что хотелось отметить, прошиваться желательно не по wi-fi, а подключившись проводом к роутеру в обычный LAN-порт.
По идее, предполагается что дальнейшие настройки будут производиться через web-интерфейс уже новой прошивки (адрес по умолчанию 192.168.1.1, логин root c пустым паролем). Но не в моем случае. на указанной выше страничке Linksys EA4500, английским по белому написано что никакого web-интерфейса у меня не будет и нужно сперва установить этот самый web-интерфейс LuCI.
Поднимаем WAN и web-интерфейс из командной строки OpenWrt
Итак, web-интерфейса у нас нет. Чтобы его установить (ссылка на инструкцию приведена чуть выше) нам понадобиться сконфигурировать WAN-интерфейс для соединения с интернет. Для этого подключаемся к нашему роутеру по ssh (этот интерфейс включен по умолчанию): ssh root@192.168.1.1
Как помните, у нас сейчас нет пароля, сразу и зададим свой пароль командой passwd:
Теперь перейдем непосредственно к настройке wan-интерфейса. В моем случае провайдер выдал статический адрес, потому пример будет со статикой (больше примеров можно посмотреть в официальной документации Network configuration). Тут всё как в обычном Linux, с помощью консольного текстового редактора vi вносим изменения в файл конфигурации /etc/config/network
После того как внесли изменения и сохранили файл, осталось перезапустить сеть для применения изменений:
Интернет появился. Теперь уже можно спокойно установить web-интрефейс luci и производить дальнейшие настройки уже в графическом режиме из браузера:
Запускаем web-сервер (uHTTPd)
Если считаете статью полезной,
не ленитесь ставить лайки и делиться с друзьями.
Включение чего угодно по HTTP без заморочек c OpenWRT
Ставим OpenWRT и настраиваем сетевой интерфейс
Для настройки статического IP в сегменте 192.168.1.x сделаем следующее:
Где 192.168.1.1 — адрес шлюза в нашей сети, а 192.168.1.222 — незанятый IP, который и будет присвоен нашей коробочке. Команда «uci changes» предоставляет возможность просмотреть все внесенные изменения. Я стараюсь не пренебрегать этой возможностью, так как устройство с неправильно настроенным интерфейсом, будучи недоступным извне, превращается в «зомби». На случай, если все таки неприятность произошла, в OpenWRT предусмотрен «режим восстановления»: при загрузке, как только кнопка «WPS» начнет мигать, зажмите ее — MR3020 загрузится с сетевыми параметрами по умолчанию.
Если в сети работает DHCP, можно задать автоматическую конфигурацию:
Вторая строчка необязательна, но может быть крайне полезна для поиска устройства. Можно будет обращаться к устройству не по IP, а по hostname, если сеть это поддерживает. Если хотите на 100% избежать поиска устройства в сети — применяйте статическую конфигурацию.
Полезно также запретить работу встроенного в наш TP-LINK dhcp-сервера:
Все, можно отключать нашу коробочку от компьютера (все равно ssh-сессия уже оборвалась после последней команды) и подключать ее к роутеру или свитчу.
Подключение клавиатуры и проверка управления светодиодами
Сайт H-WRT информирует нас, что для установки клавиатуры нужен лишь модуль kmod-usb-hid.
Установим его:
Самое время подключить клавиатуру и посмотреть, опозналась ли она:
Облом! это совсем не то, что я ожидал. В чем же дело?
Схожий багрепорт быстро находится — разработчики объясняют такое поведение аппаратными ограничениями примененного чипсета. Похоже, находящийся «на борту» USB-хаб не жалует low-speed устройства. Хотя на этом моменте дух Дзен бесследно испарился — не будем опускать руки и попробуем решить проблему подключением клавиатуры через внешний USB-хаб:
Гораздо лучше. Пускай из-за этого пришлось написать «почти получилось» в начале статьи и «способ сервировки» на фото, но так наша «Generic USB Keyboard» опозналась. На клавиатуру всегда создается два «устройства», но даже и не спрашивайте, почему эта конкретная клавиатура назвалась еще и мышью… Так или иначе — мы готовы к «аппаратному хеллоуворлду» — включить светодиод.
Здесь должен торжественно зажечься светодиод «Caps Lock». Те, кого просто радует этот факт — могут переходить к следующему шагу. Те, кто не может двинуться дальше, не узнав, что за бредовое заклинание приведено выше — заглядывают в
На все, что происходит с клавиатурой (или другим устройством ввода) генерируется событие ввода, видимое в соответствующем ему файле (в нашем случае /dev/input/event0, но это частный случай, обусловленный тем, что других устройств ввода не подключено). Структура события определяется в заголовочном файле input.h:
Где type сигнализирует о типе элемента ввода (кнопка клавиатуры или перемещение мыши/джойстика и т.п ), code — код элемента, специфичный для каждого типа (например, для клавиатурного события EV_KEY здесь будет передан номер клавиши), а value — это, соответственно, какое воздействие и какой величины (для устройств, поддерживающих это) было произведено. Например, при нажатии клавиши «Q» на клавиатуре мы получим:
Скрипт
Чтобы автоматизировать управление светодиодами нам нужен скрипт. Для того, чтобы на следующем шаге мигать ими по HTTP — сразу положим его в папку /www/cgi-bin:
Теперь управлять светодиодами легко. Чтобы включить, скажем, светодиод «Scroll Lock», пишем:
Можно еще «мигнуть» (scroll_pulse). Как говорит уже многими здесь уважаемый Anant Agarwal: «I could do this all day. This is so much fun!». Но все же, перейдем к следующему этапу и создадим…
Веб-интерфейс
Какой же веб-интерфейс без веб-сервера? Проверим его наличие:
Если в выводе есть строка Status: install user installed (а это будет так, если вы используете Attitude Adjustment 12.09 beta) то сервер уже установлен. Иначе установим его и настроим его запуск:
Маленький нюанс — браузер, конечно, не имеет доступа к папке /var на сервере, поэтому предоставим ему возможность прочитать файл ledstate оттуда, куда он «дотягивается», с помощью симлинка:
Ссылку на скачивание этой странички, немного измененной, можно найти почти в самом в конце статьи. Теперь можно мигать светодиодами клавиатуры, тыкая в чекбоксы. Но, даже не учитывая того, что мигающим светодиодом сейчас никого не удивить, придется согласиться с тем, что это абсолютно бесполезно с практической точки зрения. Поэтому примемся за железо!
Схема
Что всегда стоит принимать в расчет — это элементарая электробезопасность. Даже тестовое устройство — особенно тестовое устройство, которое наверняка будет болтаться где-нибудь на проводках или будет забыто включенным среди прочего хлама на столе — надо защитить от случайного касания токоведущих частей, если оно предусматривает подключение к сети. Иначе по вам может потечь абсолютно реальный электрический ток.
Я собрал варианты 3 и 6 на макетке, получилось так:
Несмотря на то, что это не более чем «proof of concept», мне захотелось хоть немного «навести красоту», пускай и в собственной извращенной трактовке. Такие уж нынче времена: внешний вид ценится не меньше, а порой и беспричинно больше функциональной нагрузки. Что и приводит нас к следующему этапу.
Косметика и демонстрация
Вторая и третья строчка «перепрятывают» файл веб-интерфейса роутера (если он установлен) в отдельную папку, теперь он доступен по адресу _адрес_роутера_/luci. А «главной» страничкой, доступной по адресу сервера, становится наша.
Ну и, напоследок — говорят, что картинка стоит тысячи слов. В этом видео почти тысяча картинок. Надеюсь, оно хоть как-то уравновесит мою многословность.
